DRV8316CRQRGFRQ1：具有集成電流檢測功能、最大電壓為 40V、峰值電流為 8A 的汽車級三相電機驅動器
說明：

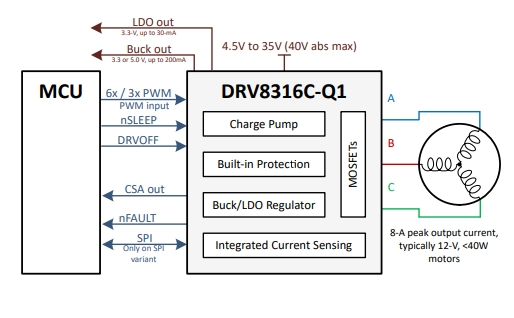

DRV8316C-Q1 集成了三個 H 橋，具有 40V 的絕對最大電壓和 95mΩ 的超低 RDS(ON)（高側 + 低側），可為 12V 汽車級無刷直流電機提供高功率驅動能力。 DRV8316C-Q1 提供集成電流檢測功能，無需再使用外部檢測電阻。DRV8316C-Q1 集成了電源管理電路，包括可用于為外部電路供電的電壓可調節降壓穩壓器 （3.3V/5V，200mA）和 LDO (3.3V/30mA)。
DRV8316C-Q1 提供了可配置的 6x 或 3x PWM 控制方案，可用于使用外部微控制器實現有傳感器或無傳感器磁場定向控制 (FOC) 、 正弦控制或梯形控制。 DRV8316C-Q1 能夠驅動高達 200kHz 的 PWM 頻率。 DRV8316C-Q1可通過 SPI (DRV8316CR-Q1) 或引腳 (DRV8316CT-Q1) 進行高度配置。PWM 模式、壓擺率、OCP 電平、電流檢測增益是部分可配置的特性。
特性
? 符合面向汽車應用的 AEC-Q100 標準
– 溫度等級 1：–40°C ≤ TA ≤ 125°C
? 三相 BLDC 電機驅動器
– 逐周期電流限制，可限制相位電流
– 支持高達 200kHz 的 PWM 頻率
– 主動消磁支持減少功率損耗
? 4.5V 至 35V 工作電壓（絕對最大值 40V）
? 高輸出電流能力：8A 峰值
? 低 MOSFET 導通狀態電阻
– TA = 25°C 時，RDS(ON) (HS + LS) 為95mΩ（典型值）
? 低功耗睡眠模式
– VVM = 13.5V、TA = 25°C 時為 2.5μA（最大值）
? 多種控制接口選項
– 6x PWM 控制接口
– 3x PWM 控制接口
– 具有逐周期電流限制的 6x PWM 控制接口
– 具有逐周期電流限制的 3x PWM 控制接口
? 不需要外部電流檢測電阻器，內置電流檢測功能
? 靈活的器件配置選項
– DRV8316CR-Q1：用于器件配置和故障狀態的5MHz 16 位 SPI 接口
– DRV8316CT-Q1：基于硬件引腳的配置
? 支持 1.8V、3.3V 和 5V 邏輯輸入
? 內置 3.3V/5V、200mA 降壓穩壓器
? 內置 3.3V，30mA LDO 穩壓器
? 延遲補償減少占空比失真
? 整套集成保護特性
– 電源欠壓鎖定 (UVLO)
– 電荷泵欠壓 (CPUV)
– 過流保護 (OCP)
– 熱警告和熱關斷 (OTW/OTSD)
– 故障條件指示引腳 (nFAULT)
– 可選擇通過 SPI 接口進行故障診斷
應用
? 無刷直流 (BLDC) 電機模塊
? 汽車激光雷達
? 小型汽車風扇和泵
? 汽車傳動器
