ADC12DJ1600AAVTQ1器件是一款汽車類雙通道、1.6GSPS、12 位、 具有 JESD204C 接口的模數轉換器 (ADC)，具有以下主要特性：? 符合面向汽車應用的 AEC-Q100 標準：– 溫度等級 1：–40C 至 +125C，TA? ADC 內核：– 分辨率：12 位– 最大采樣率：1.6GSPS– 非交錯式架構–…
ADC12DJ1600AAVTQ1器件是一款汽車類雙通道、1.6GSPS、12 位、 具有 JESD204C 接口的模數轉換器 (ADC)，具有以下主要特性：
? 符合面向汽車應用的 AEC-Q100 標準：
– 溫度等級 1：–40°C 至 +125°C，TA
? ADC 內核：
– 分辨率：12 位
– 最大采樣率：1.6GSPS
– 非交錯式架構
– 內部抖動可減少高次諧波
? 性能規格 (–1dBFS)：
– SNR (100MHz)：57.4dBFS
– ENOB (100MHz)：9.1 位
– SFDR (100MHz)：64dBc
– 本底噪聲 (–20dBFS)：–147dBFS
? 滿量程輸入電壓：800mVPP-DIFF
? 全功率輸入帶寬：6GHz
? JESD204C 串行數據接口：
– 總共支持 2 至 8 個（四通道/雙通道）或 1 至 4個（單通道）串行器/解串器通道
– 最大波特率：17.16Gbps
– 64B/66B 和 8B/10B 編碼模式
– 子類 1 支持確定性延遲
– 與 JESD204B 接收器兼容
? 可選的內部采樣時鐘生成
– 內部 PLL 和 VCO (7.2–8.2GHz)
? SYSREF 窗口可簡化同步
? 四個時鐘輸出可簡化系統時鐘
– FPGA 或相鄰 ADC 的參考時鐘
– 串行器/解串器收發器的參考時鐘
? 脈沖系統的時間戳輸入和輸出
? 功耗 (1GSPS)：700mW/通道
? 電源：1.1V、1.9V
介紹
ADC12DJ1600AAVTQ1是一系列 12 位、1.6GSPS 四通道/雙通道/單通道模數轉換器 (ADC)，由于具有低功耗、高采樣率和 12 位分辨率等特性，因此 ADC12DJ1600AAVTQ1非常適用于光檢測和測距（激光雷達）系統。ADC12DJ1600AAVTQ1符合汽車應用標準。
6GHz 的全功率輸入帶寬 (-3dB) 為調頻連續波 (FMCW) 激光雷達系統提供平坦的頻率響應，并為基于脈沖的系統提供窄脈沖響應。全功率輸入帶寬還支持 L 頻帶和 S 頻帶直接射頻采樣。

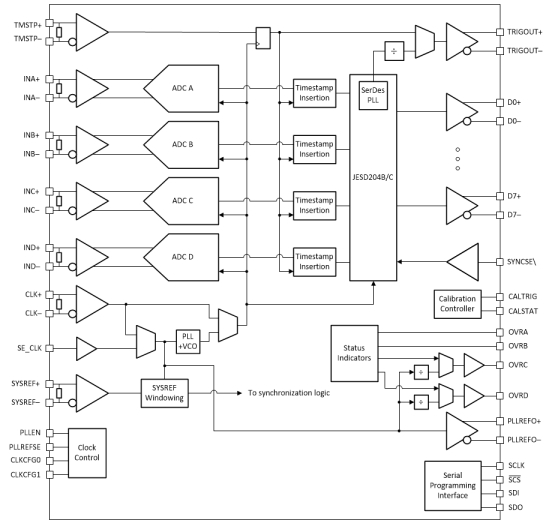

ADC12DJ1600AAVTQ1包含許多時鐘功能以放寬系統硬件要求，例如帶有集成壓控振蕩器 (VCO) 的內部鎖相環 (PLL)，用于生成采樣時鐘。提供了四個時鐘輸出，以便對 FPGA 或 ASIC 的邏輯和串行器/解串器進行計時。為脈沖系統提供了時間戳輸入和輸出。
ADC12DJ1600AAVTQ1的 JESD204C 串行接口通過減少印刷電路板 (PCB) 布線量來減小系統尺寸。接口模式支持 2 至 8 個通道（雙通道和四通道器件）和高達 17.16Gbps 的串行器/解串器波特率，從而使每個應用能夠實現最佳配置。
基本信息
分辨率：12 bit
通道數量：2 Channel
接口類型：Serial
采樣比：1.6 GS/s
輸入類型：Differential
結構：Folding Interpolating
模擬電源電壓：1.1 V, 1.9 V
數字電源電壓：1.1 V, 1.9 V
SNR – 信噪比：57.4 dB
最小工作溫度：- 40 C
最大工作溫度：+ 125 C
封裝 / 箱體：FCBGA-144
由于ADC12DJ1600AAVTQ1的高性能和可靠性，它主要面向需要高速、高精度數據采集的應用場景，特別是在汽車電子領域。其符合AEC-Q100標準，確保了在惡劣環境下的穩定性和可靠性。
