ECE1200-I/LD是 Microchip 推出的輸入/輸出控制器接口集成電路，主要實現eSPI與LPC（Low Pin Count）之間的橋接功能。以下是其核心特性：
檢測并支持現代待機狀態
符合ACPI 6.1標準
支持基于LPC的SIO和EC器件，例如SCH311x、SCH322x
40引腳VQFN封裝
64K I/O空間中的eSPI外設通道周期將作為L(zhǎng)PC I/O周期通過，本地即插即用INDEX/DATA門戶寄存器除外
工業溫度范圍：-40°C至+85°C
概述

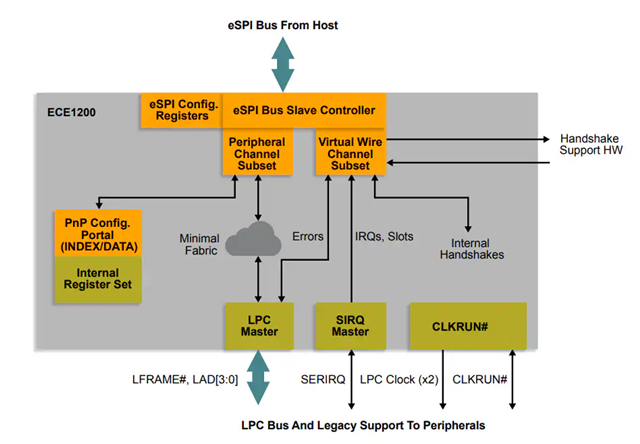

ECE1200-I/LD eSPI轉LPC橋接器在采用傳統LPC連接器和外設的板上實現了eSPI標準。ECE1200-I/LD的架構和開發確保了工業和嵌入式需求可以跨Intel Atom?、Intel Core?和Intel Xeon?平臺擴展。這些關鍵需求包括工業溫度支持、兼容現有已部署的基于LPC的模塊化系統，以及針對新系統架構同時支持eSPI和LPC。
ECE1200-I/LD直接由兩個掛起 (S5) 電源層供電，額定電壓為3.3V和1.8V。在兩組引腳上提供1.8V電源，VTR_18用于I/O引腳，VTR_18_CORE用于內部邏輯。3.3V電源VTR_33僅用于3.3V I/O引腳。ECE1200-I/LD使用引腳LPC_EN感測運行時電源層 (VCC)，該引腳旨在出自系統提供的PCH_PWROK信號。這樣，ECE1200-I/LD即可在適當?shù)囊_上模擬VCC供電功能，以避免系統中的反向驅動。
ECE1200-I/LD eSPI轉LPC橋接器簡單易用，無需任何軟件。ECE1200-I/LD可以檢測并支持現代待機模式，具有低待機電流，從而可以在維持最終用戶對現代器件期望的特性的同時，管理運營成本和效率。
性能參數
應用：eSPI 轉 LPC 橋接器
接口：LPC
電壓 - 供電：3.3V
器件封裝：40-VQFN（5x5）
安裝類型：表面貼裝型
ECE1200-I/LD典型應用領域包括：
自動化
打印機
信息亭
銷售點終端
ATM機
游戲設備
VR眼鏡
數字標牌
路燈
運輸
單板計算機
工業電腦
PC/104
COM Express
