ADUM2201ARWZ是（ADI）推出的雙通道數字隔離器，采用磁耦合技術，適用于工業自動化、醫療設備等需電氣隔離的場景。其技術參數如下：技術：磁耦合類型：通用隔離式電源：無通道數：2輸入 - 側 1/側 2：1/1通道類型：單向電壓 - 隔離：5000Vrms共模瞬變抗擾度（最小值）：2…
ADUM2201ARWZ是（ADI）推出的雙通道數字隔離器，采用磁耦合技術，適用于工業自動化、醫療設備等需電氣隔離的場景。其技術參數如下：
技術：磁耦合
類型：通用
隔離式電源：無
通道數：2
輸入 - 側 1/側 2：1/1
通道類型：單向
電壓 - 隔離：5000Vrms
共模瞬變抗擾度（最小值）：25kV/μs
數據速率：1Mbps
傳播延遲 tpLH / tpHL（最大值）：150ns，150ns
脈寬失真（最大）：40ns
上升/下降時間（典型值）：10ns，10ns
電壓 - 供電：3V ~ 5.5V
工作溫度：-40°C ~ 105°C
安裝類型：表面貼裝型
封裝/外殼：16-SOIC
詳情

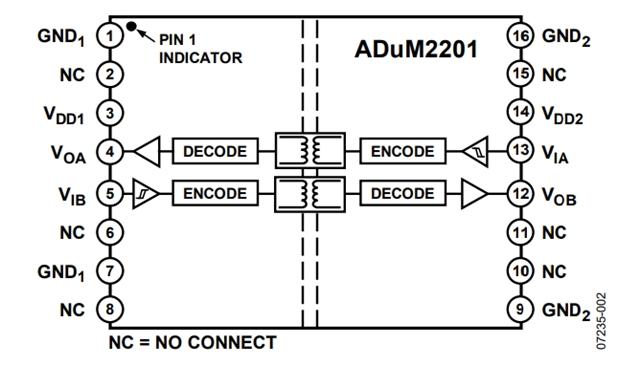

ADUM2201ARWZ是采用ADI公司iCoupler?技術的雙通道數字隔離器。該隔離器件將高速CMOS與單芯片空芯變壓器技術融為一體，具有優于光耦合器等替代器件的出色性能特征。
iCoupler器件不用LED和光電二極管，因而不存在一般與光耦合器相關的設計困難。簡單的iCoupler數字接口和穩定的性能特征，可消除光耦合器通常具有的電流傳輸比不確定、非線性傳遞函數以及溫度和使用壽命影響等問題。這些iCoupler產品不需要外部驅動器和其它分立器件。此外，在信號數據速率相當?shù)那闆r下，iCoupler器件的功耗只有光耦合器的1/10至1/6。
ADUM2201ARWZ隔離器提供兩個獨立的隔離通道，支持兩種通道配置和最高達10 Mbps的數據速率（請參考“訂購指南”）。該款器件可采用3.0 V至5.5 V電源電壓工作，與低壓系統兼容，并且能夠跨越隔離柵實現電壓轉換功能。ADUM2201ARWZ隔離器具有已取得專利的刷新特性，可確保不存在輸入邏輯轉換時及上電/關斷條件下的直流正確性。
主要特征
高隔離電壓:5000 V rms
通過IEC 61000-4 x增強系統級ESD性能
低功率操作
5 V工作電壓
0 Mbps至1 Mbps時每通道最大值為1.6 mA
10 Mbps時每通道最大值為3.7 mA
3.3 V工作電壓
0 Mbps至1 Mbps時每通道最大值為1.4 mA
10 Mbps時每通道最大值為2.4 mA
3.3 V/5 V電平轉換
高溫操作:105°C和125°C選項
高數據速率:dc至10 Mbps (NRZ)
精確定時特性
3 ns最大脈沖寬度失真
3 ns最大通道間匹配
高共模瞬變抗擾度:> 25 kV/μs
16引腳SOIC寬體封裝版本(RW-16)
16引腳SOIC寬體增強型爬電距離版本(RI-16-2)
安全和監管認證
UL認可:根據UL 1577，1分鐘5000 V rms
CSA部件驗收通知5A (RI-16-2包)
罱C 60601-1: 250 V rms(加強型)
VDE合格證書
德國工業標準協會訴VDE第0884-10號案(VDE第0884-10號案):2006年12月
VIORM = 848 V峰值
適合汽車應用
應用場景
ADUM2201ARWZ數字隔離器適用于工業自動化控制系統、醫療設備接口隔離、軌道交通信號處理等領域，可有效抑制EMI干擾，保障數據傳輸穩定性。
