DAC80504RTER器件是一款帶有內部基準電壓的 四通道 16 位 SPI 電壓輸出數模轉換器(DAC),該器件主要具備以下特點:
? 性能
– INL:16 位分辨率下為 ±1 LSB(最大值)
– TUE:FSR 最大值 ±0.1%
? 集成 2.5V 精密內部基準電壓
– 初始精度:±5 mV,最大值
– 低溫漂:2ppm/°C(典型值)
? 高驅動能力:20mA 0.5V 電源軌
? 靈活的輸出配置
– 用戶可選增益:2、1 或 ?
– 復位至零標度或中標度
? 寬運行范圍:
– 電源:2.7V 至 5.5V
– 溫度:–40?C 至 +125?C
? 50MHz,SPI 兼容串行接口
– 4 線制模式,1.7V 至 5.5V 工作電壓
– 菊鏈運行
– CRC 誤差校驗
? 低功耗:0.7mA/通道 (5.5V)
? 小型封裝:3mm × 3mm,16 引腳 WQFN
詳情

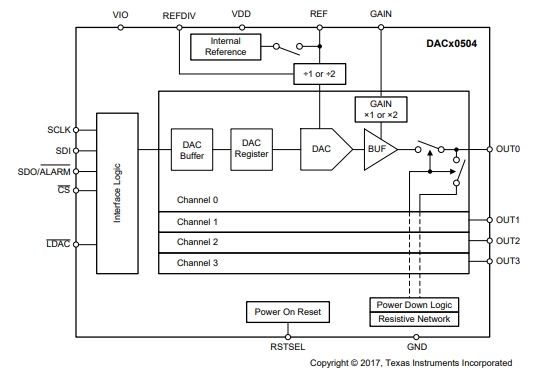

DAC80504RTER是一款低功耗、四通道、緩沖電壓輸出的數模轉換器 (DAC),具有 16位分辨率。DAC80504RTER包括一個低漂移 2.5V 內部基準電壓,大多數應用中無需使用外部精度基準。用戶可選增益配置提供 1.25V(增益 = ?)、2.5V(增益 = 1)或 5V(增益 = 2)滿量程輸出電壓。這些器件由 2.7V 至 5.5V 單電源供電,具有指定單調性,并能提供 ±1LSB INL 的高線性度。
通過一個運行時鐘速率為 50MHz 的 4 線制串行接口與 DAC80504RTER通信。VIO 引腳使串行接口可在 1.7V 至 5.5V 電壓范圍內運行。DAC80504RTER靈活接口使其能夠用于廣泛的行業標準微處理器和微控制器。
DAC80504RTER采用了上電復位電路,上電后可以將 DAC 輸出保持在零電平或中間電平,直到在器件中寫入一個有效代碼。該器件在 5.5V 時消耗 0.7mA/通道的低電流,因此非常適用于依靠電池供電的設備。每通道斷電特性可將器件電流消耗量降低至 15μA。
DAC80504RTER可在 –40°C 至 +125°C 的溫度范圍內正常運行,采用 3mm × 3mm QFN 小型封裝。
應用場景
DAC80504RTER適用于需要高精度、多通道數模轉換的應用場景,如:
? 光纖網絡
? 無線基礎設施
? 工業自動化
? 數據采集系統
技術規格
產品:DAC80504RTER
位數:16
數模轉換器數:4
建立時間:5μs(典型值)
輸出類型:Voltage - Buffered
差分輸出:無
數據接口:SPI
參考類型:內部
電壓 - 供電,模擬:2.7V ~ 5.5V
電壓 - 供電,數字:2.7V ~ 5.5V
INL/DNL (LSB):±0.5,±0.5
架構:R-2R
工作溫度:-40°C ~ 125°C
封裝/外殼:16-WFQFN
立即行動,訪問明佳達(m.hsagingcenter.org.cn)獲取DAC80504RTER專屬報價!
