AMC1304L25DWR:±250mV 輸入、精密電流檢測增強型隔離式調制器

AMC1304L25DWR:±250mV 輸入、精密電流檢測增強型隔離式調制器

來源:本站時間:2025-06-25瀏覽數:

AMC1304L25DWR是一款具有 LDO 和 LVDS 接口的 250mV 輸入、精密電流檢測增強型隔離式調制器。其主要特性包括? 針對基于分流電阻的電流測量進行優化的引腳兼容系列:– 輸入電壓范圍為 50mV 或 250mV– CMOS 或 LVDS 數字接口選項? 出色的直流性能,支持系統級高精度感測…

AMC1304L25DWR是一款具有 LDO 和 LVDS 接口的 ±250mV 輸入、精密電流檢測增強型隔離式調制器。


其主要特性包括

? 針對基于分流電阻的電流測量進行優化的引腳兼容系列:

– 輸入電壓范圍為 ±50mV 或 ±250mV

– CMOS 或 LVDS 數字接口選項

? 出色的直流性能,支持系統級高精度感測:

– 偏移誤差:±50μV 或 ±100μV(最大值)

– 偏移漂移:1.3μV/°C(最大值)

– 增益誤差:±0.2% 或 ±0.3%(最大值)

– 增益漂移:±40ppm/°C(最大值)

? 安全相關認證:

– 7000 VPK 增強型隔離,符合 DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12 標準

– 符合 UL 1577 標準且長達 1 分鐘的 5000 VRMS隔離

– CAN/CSA No. 5A 組件接受服務通知、IEC 60950-1 和 IEC 60065 終端設備標準

? 瞬態抗擾度:15kV/μs(最小值)

? 高電磁場抗擾度(請參見應用手冊 SLLA181A)

? 外部 5MHz 至 20MHz 時鐘輸入可更加輕松地實現系統級同步

? 18V 片載低壓降 (LDO) 穩壓器

? 可在擴展工業溫度范圍內運行


概述

AMC1304L25DWR是一款高精度 Δ-Σ (ΔΣ) 調制器,通過磁場抗擾度較高的電容式雙隔離柵隔離輸出與輸入電路。根據 DIN V VDE V 0884-10、UL1577 和 CSA 標準,該隔離柵經認證可提供高達 7000 VPEAK 的增強型隔離。當與隔離電源配合使用時,AMC1304L25DWR可防止共模高電壓線路上的噪聲電流進入本地系統接地,從而干擾或損害低電壓電路。


AMC1304L25DWR的輸入針對直接連接分流電阻或其他低電壓等級信號源進行了優化。憑借獨特的 ±50mV 低輸入電壓范圍,AMC1304L25DWR可通過分流顯著降低功耗,同時具有出色的交流和直流性能。通過使用適當?shù)臄?shù)字濾波器(即集成于 TMS320F2807x 或 TMS320F2837x 系列)來抽取位流,AMC1304L25DWR可在 78kSPS 數據速率下實現 81dB (13.2 ENOB) 動態范圍的 16 位分辨率。


在高側,調制器由集成的低壓降 (LDO) 穩壓器供電,AMC1304L25DWR支持介于 4V 和 18V 之間的未經穩壓的輸入電壓 (LDOIN)。隔離數字接口由 3.3V 或 5V 電源 (DVDD) 供電。


AMC1304L25DWR采用寬體小外形尺寸集成電路 (SOIC)-16 (DW) 封裝,工作溫度范圍為 –40°C 至 +125°C。


應用領域

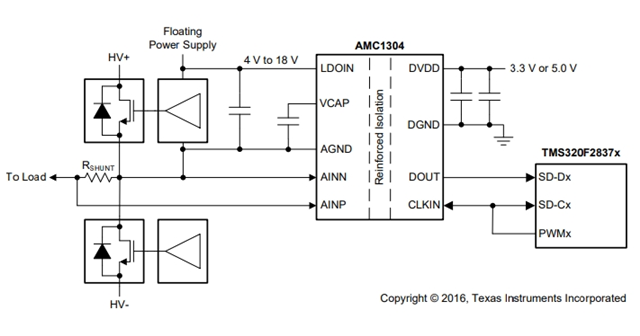

? AMC1304L25DWR基于分流電阻的電流感測用于下列應用:

– 工業電機驅動

– 光電逆變器

– 不間斷電源

? 隔離電壓測量


性能參數

產品:AMC1304L25DWR

類型:隔離模塊

通道數:1

分辨率(位):16 b

采樣率(每秒):78k

數據接口:LVDS - 串行

供電電壓源:單電源

電壓 - 供電:3V ~ 5.5V

工作溫度:-40°C ~ 125°C

安裝類型:表面貼裝型

封裝/外殼:16-SOIC
