BSZ520N15NS3G 是英飛凌的 N溝道功率MOSFET，屬于 OptiMOS? 3系列，采用 TDSON-8封裝（3.3×3.3mm），適用于高效率電源轉換、電機驅動及汽車電子等應用。該器件采用 先進的MOSFET技術，具有 低導通電阻（RDS(on)）、高開關速度及優異的散熱性能，可顯著提升系統效率并減少PCB空間占用。

核心特性——BSZ520N15NS3G

低導通電阻：20mΩ（典型值），有效降低導通損耗，提高能效。

高電流能力：21A連續漏極電流（ID），適用于高功率應用。

快速開關性能：

上升時間5ns，下降時間3ns，減少開關損耗。

低柵極電荷（Qg=12nC @10V），優化驅動效率。

高耐壓：150V漏源電壓（VDS），適用于48V-80V系統。

車規級可靠性：符合 AEC-Q100 標準，工作溫度 -55°C ~ +150°C。

小型封裝：TDSON-8 表面貼裝，節省PCB空間，優化散熱設計。

關鍵參數

型號：BSZ520N15NS3G

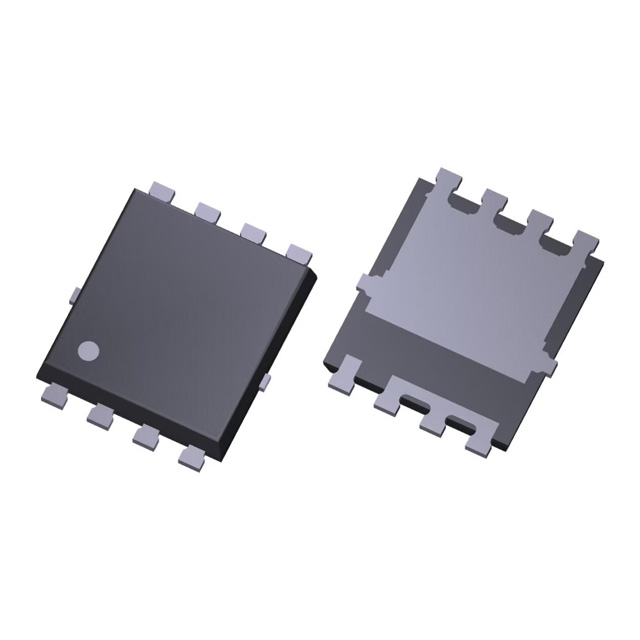

封裝：TDSON-8（3.3×3.3mm）

漏源電壓（VDS）：150V

連續漏極電流（ID）：21A

導通電阻（RDS(on)）：20mΩ（典型值）

柵極電荷（Qg）：12nC @10V

輸入電容（Ciss）：890pF @75V

開關時間：上升5ns / 下降3ns

工作溫度：-55°C ~ +150°C

典型應用——BSZ520N15NS3G

電源轉換：

AC-DC SMPS同步整流

DC-DC轉換器（通信/數據中心）

電機控制：

電動工具、家用車輛（48V系統）

工業伺服驅動

汽車電子：

48V輕混系統（MHEV）

電池管理系統（BMS）

消費電子：

D類音頻放大器

UPS不間斷電源

產品優勢——BSZ520N15NS3G

高功率密度：相比競品，RDS(on)降低40%，F(xiàn)OM（品質因數）優化45%。

環保設計：符合 RoHS無鹵素標準，適用于綠色能源應用。

簡化設計：?jiǎn)涡酒娲鷤鹘y(tǒng)雙MOSFET方案，減少BOM成本。
