深圳市明佳達電子有限公司【供應】意法半導體 L99DZ100GTR 車門致動器驅動器，具有嵌入式LIN和HS-CAN，適用于車門控制模塊等多種汽車門區應用，提供增強的電源管理和通信功能，以及對LED、電機和外部MOS晶體管的控制能力。

以下是該產品的一些關鍵特性：

AEC Q100合規性：符合汽車電子委員會（AEC）Q100標準，適用于汽車級應用。

電源管理：提供兩個低降電壓調節器，為系統微控制器和外部負載（如傳感器）供電，并提供增強的系統待機功能，包括可編程的本地和遠程喚醒能力。

高側驅動器：包括8個高側驅動器用于供電LED，2個高側驅動器用于供電燈泡，增強了系統集成水平。

驅動能力：能夠驅動多達5個直流電機和4個外部MOS晶體管在H橋配置中。額外的柵極驅動可以控制外部MOSFET以高側配置供電連接到GND的電阻性負載（例如，后視鏡加熱器）。

電致變色鏡面玻璃控制：可以使用集成的SPI驅動模塊結合外部MOS晶體管控制電致變色鏡面玻璃。

保護和診斷：所有輸出都具有短路保護（SC）并實現開路診斷。

ST標準SPI接口：允許控制和診斷設備，并支持通用軟件開發。

封裝類型：LQFP-64(10x10)，適用于表面貼裝型安裝。

工作溫度范圍：-40°C至150°C，滿足汽車級工作溫度要求。

供電電壓：6V至28V，適用于廣泛的汽車電源系統。

特性（L99DZ100GTR）

1個半橋，用于7.5A負載 (RON = 100mΩ)

1個半橋，用于7.5A負載 (RON = 150mΩ)

2個半橋，用于0.5A負載 (RON = 2000mΩ)

2個半橋，用于3A負載 (RON = 300mΩ)

1個可配置的高側驅動器，用于高達1.5A (RON = 500mΩ) 或0.35A (RON = 1600mΩ) 負載

1個可配置的高側驅動器，用于高達0.8A (RON = 800mΩ) 或0.35A (RON = 1600mΩ) 負載

3個可配置的高側驅動器，用于0.15A/0.35A負載 (RON =2Ω)

1個可配置的高側驅動器，用于0.25A/0.5A負載 (RON = 2Ω)，為EC玻璃MOSFET供電

4個可配置的高側驅動器，用于0.15A/0.25A負載 (RON =5Ω)

內部10bit PWM定時器，用于每個獨立的高側驅動器

緩沖電源，用于穩壓器和2個高側驅動器（OUT15和OUT_HS/兩個P通道），為外部觸點等供電

借助可編程軟啟動功能驅動負載，用較高浪涌電流作為電流限制值（針對OUT1-6、OUT7、OUT8和OUT_HS），具有熱過期功能

完全受保護的驅動器，用于采用H橋配置或雙半橋配置的外部MOSFET

完全受保護的驅動器，用于外部高側MOSFET

嵌入式和可編程VS占空比調節，用于LED驅動器輸出

符合AEC Q100標準

兩個5V穩壓器，用于微控制器和外設電源

電鉻元件控制塊

用于接通和欠壓的可編程重置發生器

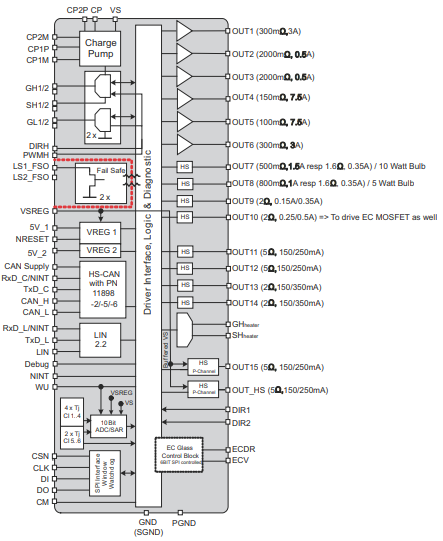

方框圖（L99DZ100GTR）
