Qorvo QPA4446D是一款高功率MMIC放大器，采用Qorvo生產的0.15 um GaN on SiC工藝(QGaN15)制造。它的目標是37.5 - 42.5 GHz的衛星通信Q-V波段。QPA4446D實現2 W線性功率，三階交調失真積為25 dBc，小信號增益為18 dB。它提供4 W的飽和輸出功率，同時實現25%的功率附加效率…
Qorvo QPA4446D是一款高功率MMIC放大器，采用Qorvo生產的0.15 um GaN on SiC工藝(QGaN15)制造。它的目標是37.5 - 42.5 GHz的衛星通信Q-V波段。QPA4446D實現2 W線性功率，三階交調失真積為25 dBc，小信號增益為18 dB。它提供4 W的飽和輸出功率，同時實現25%的功率附加效率。
為了簡化系統集成，QPA4446D完全匹配50歐姆，兩個I/O端口上都集成了DC阻塞電容。其RF輸入端口通過DC耦合至地，以實現最佳ESD性能。
QPA4446D非常適合支持商用和軍用市場的通信和雷達應用。

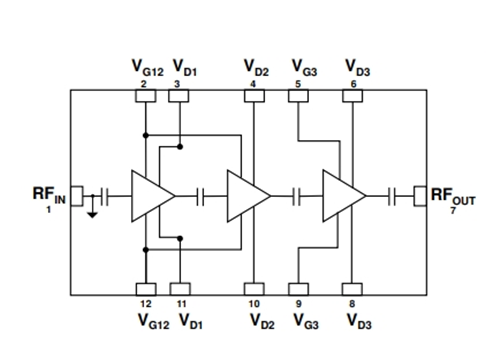

功能框圖：
應用：
? 衛星通信
關鍵性能：
頻率范圍:37.5?-?42.5 GHz
PSAT (PIN = 22 dBm): 36 dBm
PAE(引腳= 22 dBm): 25%
IMD3 (POUT/TONE = 30 dBm): -25 dBc
小信號增益:18 dB
偏置:VD = 24 V，IDQ = 70 mA，VG = -2.3 V典型范圍
尺寸:3.26 x 1.49 x 0.05 mm
