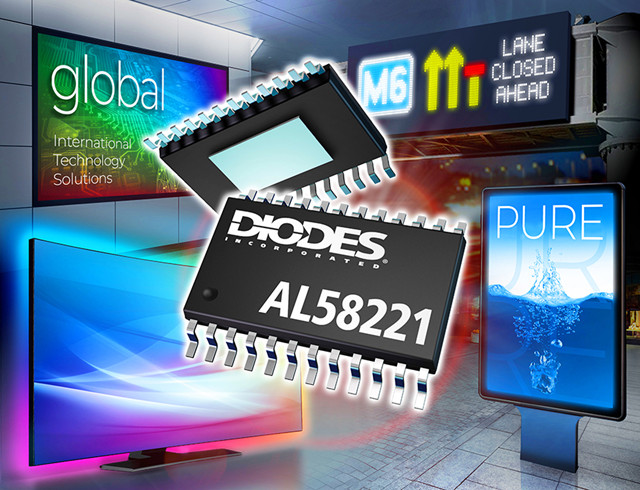

Diodes 公司 (Diodes) (Nasdaq：DIOD)推出新款 12 通道恒定電流 LED 驅動器 AL58221。這款驅動器具有 12 個漏極開路輸出，額定電壓為 24V，可輸入高達 60mA 的高精度電流，具有快速瞬態響應(Transient Response)特性。通道間 LED 電流精度典型值為 ±1%，穩壓輸出電流容差為 ±0.1%。
這款驅動器在 3V 至 5.5V 輸入電壓下工作，使用自適應脈沖密度調制 (APDM) 技術幫助減緩非理想 IOUT 失真情況，并提升視覺刷新率以增強性能。這款驅動器可用于室內外的 LED 視頻廣告牌和顯示器、可變信息標志 (VMS)、建筑和裝飾 LED 照明系統與 LCD 背光裝置。
AL58221 的 LED 電流由三個外部電阻 (用于 RGB 主設定) 所設定，每個通道的平均輸出電流可以通過數字接口單獨編程。AL58221 具有 10MHz 雙邊沿觸發(Double-Edge Triggered)的數據時鐘輸入，可降低電磁干擾 (EMI)。這款器件的雙線串行接口可將灰階數據傳送到儲存配置信息的功能控制緩存器。它可以控制灰階分辨率和時鐘頻率、電流輸出波形選擇以及內部鎖存功能。
這款驅動器使用 APDM 來提高16 位灰階時大于 1000Hz 的視覺刷新率，以及8 位灰階時大于 256kHz 的視覺刷新率。這項技術能夠減少頻閃，并提供輸出電流雙向處理(Bilateral Processing)功能，以降低 EMI。AL58221 采用具有脈沖重新計時功能的時鐘工作周期恢復技術，以支持更長距離的連接。AL58221的雙線串行接口還能串接多達 1030 個器件。
同一個 LED 驅動器系列中的AL58263 是近期推出的一款 16 通道器件，具有 16 位脈沖寬度調制 (PWM) 灰階調光控制功能，適用于更高分辨率和更大尺寸的顯示面板。
AL58221 與 AL58263 采用強化散熱型 TSSOP-24EP (A1-B 型) 封裝。詳細信息請參閱 www.diodes.com。
