德州儀器(TI)日前推出六款新型電源模塊，旨在提升功率密度、提高效率并降低EMI。這些電源模塊采用德州儀器專有的MagPack集成磁性封裝技術，與市場上同類產品相比，尺寸縮小了多達23%，能夠支持工業、企業和通信應用的設計人員實現更高的性能水平。

尤其值得一提的是，六款新器件中有三款(TPSM82866A、TPSM82866C和TPSM82816)屬于超小型6A電源模塊，可以提供每平方毫米1A的電流輸出能力。這樣的性能表現無疑是非凡的，特別是考慮到0603組件占用1.28mm2的電路板空間的情況。

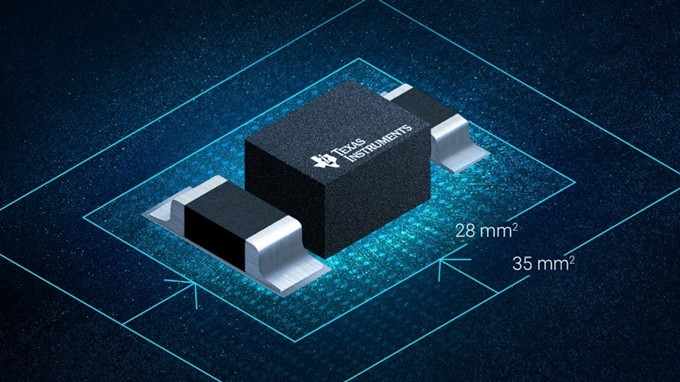

如果用戶需要可調節軟啟動、開關頻率可調、時鐘同步和可調控制環路補償?shù)阮~外功能，基于TPSM82816的電源模塊方案尺寸將從標準版的28mm2增加到46mm2，并提供0.8A/mm的電流功率密度，這對于6A電源來說仍然是非常小的。

眾所周知，電源模塊通過將電源芯片與無源器件，例如電感、電容，整合在單個封裝中以節省寶貴的布板空間，如何在更小的空間內高效地提供更大的功率，始終是電源設計工程師面臨的挑戰。德州儀器升壓—升降壓開關穩壓器產品線經理姚韻若也因此強調稱，如果能通過創新的封裝技術來改進電源模塊，節省寶貴的印刷電路板(PCB)布板空間，并提供出色的功率密度、效率和熱性能，對他們來說將是非常振奮的消息。

縮減尺寸的關鍵來自MagPack封裝技術，采用了德州儀器特有的3D封裝成型工藝，可更大限度地減小電源模塊的高度、寬度和深度，從而在更小的空間內提供更大的輸出功率。

據介紹，該磁性封裝技術采用一種以專有新型設計材料制成的集成功率電感器。通過采用該類電源模塊，工程師可以更容易地獲得高功率密度、低溫、低EMI輻射、高轉換效率的電源系統設計。一些分析師預測，截至2030年，數據中心的電力需求將增長100%。電源模塊所帶來的上述性能優勢在數據中心等應用中可以發揮重要的作用，提高電力使用效率。

除此之外，效率高，熱性能好，是MagPack封裝技術具備的第二項特點。由于在縮小尺寸和增加功率密度后，必須立即有效地去除較小封裝中的熱量，并保持電源模塊的可靠運行。所以MagPack技術使用了與硅芯片相匹配的電感器，以減少直流和交流損耗。將這兩個電路元件與高性能、高導電性的MagPack封裝配對有助于有效地去除電源模塊中的熱量。

第三個好處是使用MagPack技術的設備集成了電感器。作為電源設計中選擇和采購最困難的部件，再考慮其尺寸、高度和對其他電路的干擾，電感器通常是PCB上放置和布線最困難的部件之一。集成電感器的電源模塊消除了這些問題，而MagPack技術中使用的電感器更是緩解了這些挑戰。

MagPack技術提供了高效率和出色的熱性能，其實還緩解了所有電源設計的另一個問題：電磁干擾(EMI)。帶MagPack的電源模塊技術是屏蔽的，這不僅僅是一個屏蔽電感器，而是整個芯片、電感器、開關節點——所有這些都封裝在一個屏蔽封裝中。 此外，采用MagPack技術的電源模塊的尺寸和封裝內部的優化布線，使得電源模塊和系統中的噪聲信號的布線更短、更小。數據顯示，輻射EMI降低高達8dB。

文章來源：電子工程專輯
