詳情MPM54524GCQ 是一款帶I2C接口的全集成、5A、4 路輸出電源模塊。它內置啟動與關斷排序控制，同時具備可調軟啟動 (SS)、補償功能和多個保護閾值，提供了一個完整的電源解決方案。該電源模塊采用恒定導通時間 (COT) 控制以實現超快瞬態響應。輸出電壓 (VOUTx)（其中 x =…
詳情

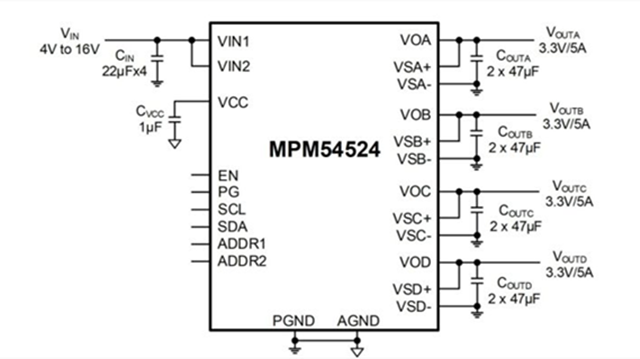

MPM54524GCQ 是一款帶I2C接口的全集成、5A、4 路輸出電源模塊。它內置啟動與關斷排序控制，同時具備可調軟啟動 (SS)、補償功能和多個保護閾值，提供了一個完整的電源解決方案。
該電源模塊采用恒定導通時間 (COT) 控制以實現超快瞬態響應。輸出電壓 (VOUTx)（其中 x = A、B、C 或 D）可通過I2C 總線調節，或通過多次可編程 (MTP) 存儲器預設。啟動與關斷排序也可通過 MTP 進行配置，或通過I2C 進行控制。
MPM54524 提供可調有源電壓定位 (AVP) 以生成下垂電壓。這樣，四個通道可以并聯運行，實現被動電流平衡。此外，降壓穩壓器 A（buck A）和降壓穩壓器 B（buck B）可在交錯模式下并聯工作，電流最大可達 10A，從而實現有源電流平衡。全面的保護功能包括欠壓鎖定 (UVLO) 保護、過流保護 (OCP)、過壓保護 (OVP)、欠壓保護 (UVP) 和過溫關斷保護。
產品特性
4V 至 16V 寬輸入電壓 (VINx) 范圍（其中 x = 1 或 2）
自適應恒定導通時間 (COT) 控制可實現超快速瞬態響應
并聯運行時采用被動或主動電流平衡
I2C 可配置輸出電壓 (VOUTx)（其中 x = A、B、C 或 D）
可配置開關頻率 (fSW)：500kHz至 1000kHz
差分 VOUTx 遠程采樣（其中 x = A、B 或 C）
通過 I2C 對 VOUTx、輸出電流 (IOUTx)（x = A、B、C 或 D）和結溫 (TJ) 進行精確監測
開漏電源正常 (PG) 指示
可配置 I2C 從設備地址
可通過 I2C 選擇脈沖頻率調制 (PFM) / 脈寬調制 (PWM) 模式、可調頻率和電流限制
預偏置啟動
保護功能包括過流保護 (OCP)、欠壓保護 (UVP)、欠壓鎖定 (UVLO) 保護、過溫關斷保護和過壓保護 (OVP)
采用 ECLGA-51 (8mmx8mmx2.9mm) 封裝
應用：
FPGA和ASIC電源
網絡和電信
光學模塊電源
