LP5867YBHR 是一款高性能 LED 矩陣驅動器。該器件集成了 6 個具有 N (N = 7) 個開關 MOSFET 的恒流阱，用于支持 N 6 個 LED 點或 N 2 個 RGB LED。
前言
電子設備變得越來越智能，而且需要使用更多的 LED 提供動畫效果和指示功能，因此需要使用高性能 LED 矩陣驅動器以小尺寸解決方案改善用戶體驗。
產品描述：
LP5867YBHR 是一款高性能 LED 矩陣驅動器。該器件集成了 6 個具有 N (N = 7) 個開關 MOSFET 的恒流阱，用于支持 N × 6 個 LED 點或 N × 2 個 RGB LED。LP5867 集成了 7 個 MOSFET，從而支持多達 42 個 LED 點或 14 個 RGB LED。
LP5867 同時支持模擬調光和 PWM 調光方法。對于模擬調光，能夠以 256 個階躍來調節每個 LED 點。對于 PWM 調光，集成式 8 位或 16 位可配置 PWM 發生器可實現平滑且無可聞噪聲的調光控制。也可以將每個 LED 點任意映射到 8 位組 PWM，以實現共同調光控制。
LP5867 器件實現了完整的可尋址 SRAM，從而更大限度地減少數據流量。集成了重影消除電路以消除上下重影。LP5867 還支持 LED 開路和短路檢測功能。LP5867 同時支持 1MHz（最大值）I2C 和 12MHz（最大值）SPI。
特性
? LED 矩陣拓撲：
– 6 個恒流阱，均具有 7 個掃描開關，可支持 42個 LED 點
– 可針對 1 至 7 個掃描開關進行配置
? 工作電壓范圍：
– VCC/VLED 范圍：2.7V 至 5.5V
– 邏輯引腳兼容 1.8V、3.3V 和 5V 電壓
? 6 個高精度恒流阱：
– 當 VCC ≥ 3.3V 時，每個電流阱的電流為0.1mA-50mA
– 器件間誤差：當通道電流 = 50mA 時為 ±3%
– 通道間誤差：當通道電流 = 50mA 時為 ±3%
– 相移可平衡瞬態功耗
? 超低功耗：
– 關斷模式：當 EN = 低電平時 ICC ≤ 1μA
– 待機模式：當 EN = 高電平且 CHIP_EN = 0（保留數據）時 ICC ≤ 10μA
– 工作模式：當通道電流 = 5mA 時 ICC = 4.2mA（典型值）
? 靈活的調光選項：
– 對每個 LED 點進行單獨的開/關控制
– 模擬調光（電流增益控制）
? 為所有 LED 點提供全局 7 階躍最大電流(MC) 設置
? 3 組 7 位顏色電流 (CC) RGB 設置
? 為每個 LED 點提供單獨的 8 位點電流 (DC)設置
– 以無可聞噪聲的頻率進行 PWM 調光
? 為所有 LED 點實現全局 8 位 PWM 調光
? 為 LED 點任意映射實現 3 組可編程 8 位PWM 調光
? 為每個 LED 點實現單獨的 8 位或 16 位PWM 調光
? 完整的可尋址 SRAM，可更大限度地減少數據流量
? 針對各個 LED 點進行開路/短路檢測
? 提供重影消除和低亮度補償功能
? 接口選項：
– 當 IFS = 低電平時采用 1MHz（最大值）I2C 接口
– 當 IFS = 高電平時采用 12MHz（最大值）SPI接口
應用
? 用于以下設備的 LED 動畫和指示：
– 便攜式電子產品
– 可穿戴
– 物聯網 (IoT)

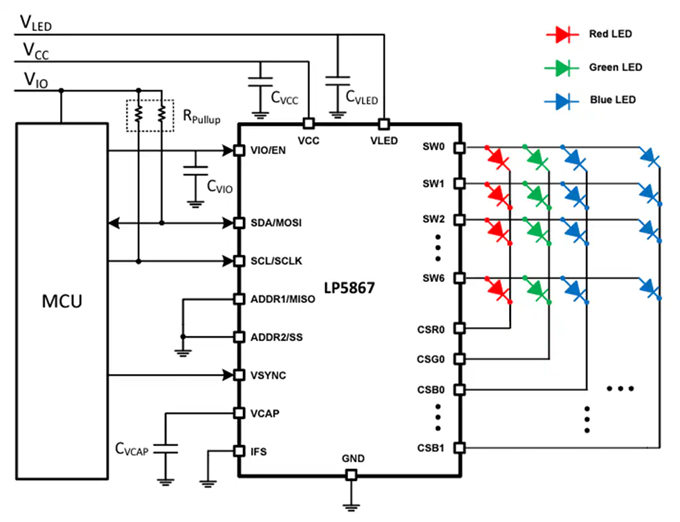

LP5867YBHR器件簡化原理圖
