BQ79731PHPRQ1是（Texas Instruments）推出的一款高壓電池管理系統（BMS）監控器，主要用于電動汽車、插電式混合動力汽車及混合動力汽車的高壓電池系統監測。下面主要介紹它的核心特性：
BQ79731PHPRQ1設計符合AEC-Q100標準的溫度范圍：-40°C至+125°C
符合功能安全標準
文檔，協助ISO 26262系統設計
系統能力高達ASIL D
硬件能力高達ASIL D
17個單端電壓通道
高壓電組、鏈接和充電測量精度更新為0.2%
電池組和電池VI同步至64μS
兩個獨立的電流檢測ADC
±0.15%增益誤差漂移
輸入范圍：±275mV
綜合庫侖計數
兩個過流檢測比較器
±1%精度
可選擇的雙向閾值
可編程OC
15個GPIO輸入作為IO、I2C、SPI、ADC和溫度檢測
專用MOSFET開關驅動引腳
智能SPI控制器HUB
支持多個SPI外圍設備
用于觸發接觸器驅動器和Pyro保險絲驅動器的HW引腳
可堆疊，寄存器映射與 bq7971x-Q1 單元顯示器兼容
芯片詳情

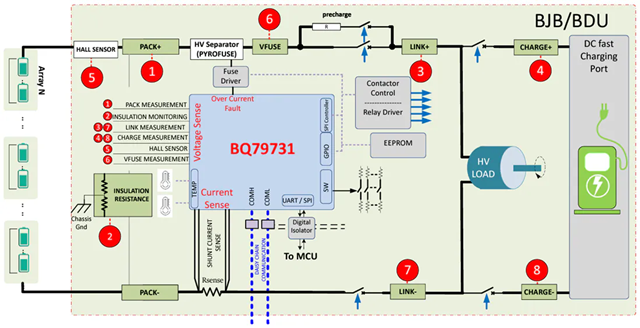

BQ79731PHPRQ1可用于測量電池系統中的高電壓分壓節點。它可以測量保險絲和接觸器兩端的電壓，并檢查電池接線盒 (BJB) 系統中的隔離電壓。BQ79731PHPRQ1具有兩條支持低側分流電阻器的集成式電流檢測路徑。庫侖計數功能可用于進行精確的 SOC 計算。有 15 個 GPIO/輔助輸入可用于高壓測量、熱敏電阻測量和驅動繼電器。有 4 個 SW 輸出可用于驅動測量路徑中的 MOSFET 開關。BQ79731PHPRQ1可用作 SPI 集線器并與多達 8 個獨立的 SPI 器件/組進行連接?？梢允褂?HW 引腳自主實現過流保護響應，以便在危險的過流事件中提供快速保護。隔離式雙向菊花鏈端口支持基于電容器和變壓器的隔離。BQ79731PHPRQ1還可以通過 SPI 和 UART 與 MCU 通信。
典型應用
BQ79731PHPRQ1適用于全電動汽車、插電式混合動力汽車及混合動力汽車，可測量高壓分壓節點、保險絲及接觸器兩端的電壓，并檢查電池接線盒（BJB）系統的隔離電壓。
性能參數
功能：電池監控器
電池化學成份：多化學
電池?cái)?shù)：1
故障保護：過流
接口：SPI
工作溫度：-40°C ~ 125°C
等級：汽車級
資質：AEC-Q100
安裝類型：表面貼裝型
封裝/外殼：48-HTQFP（7x7）
