MPS芯源系統（NASDAQ代碼：MPWR）近日發布的新產品MPQ6539-AEC1，是一款專為三相無刷直流（BLDC）電機驅動器而設計的柵極驅動器IC，其輸入電壓高達80V，可驅動由六個N溝道功率MOSFET組成的三個半橋的車規級柵極驅動器。MPQ6539-AEC1適用于汽車泵、電動升降尾門、電動天窗、電動座椅調節等汽車車身電機控制應用。

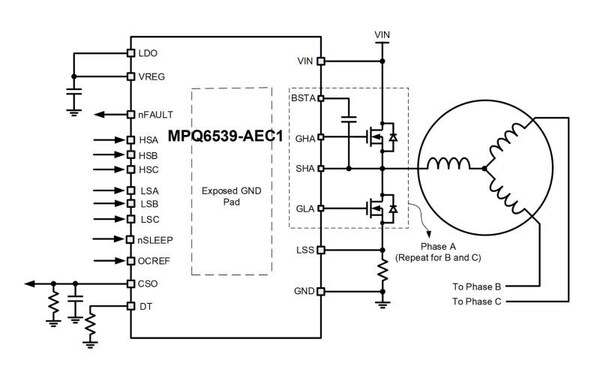

MPQ6539-AEC1典型應用圖

此外，MPQ6539-AEC1可驅動由四個N溝道功率MOSFET組成的一個H橋的車規級柵極驅動器。將兩顆MPQ6539-AEC1級聯，可驅動由十二個N溝道功率MOSFET組成的三個H橋的車規級柵極驅動器，滿足三個直流有刷電機（BDC）的驅動需求。

MPQ6539-AEC1產品核心優勢

MPQ6539-AEC1支持8V至80V寬輸入電壓范圍，全面兼容12V、24V、48V汽車電氣架構，適配不斷演進的新能源汽車供電系統。

MPQ6539-AEC1可通過串聯外部電阻參數調整死區時間（DT）以及外部MOSFET的過流保護閾值，使汽車電機應用設計更靈活，可靠性更高。

MPQ6539-AEC1內置電流檢測放大器，集成電荷泵支持100%占空比，并且采用QFN (4mm x 5mm)小封裝設計，可極大程度節省PCB面積和外部元器件，從而節省BOM成本。

針對汽車無刷直流電機（BLDC）柵極驅動器應用，MPS能夠提供多款解決方案以滿足不同的規格需求，助力實現從汽車12V系統供電電池到汽車48V系統過渡。

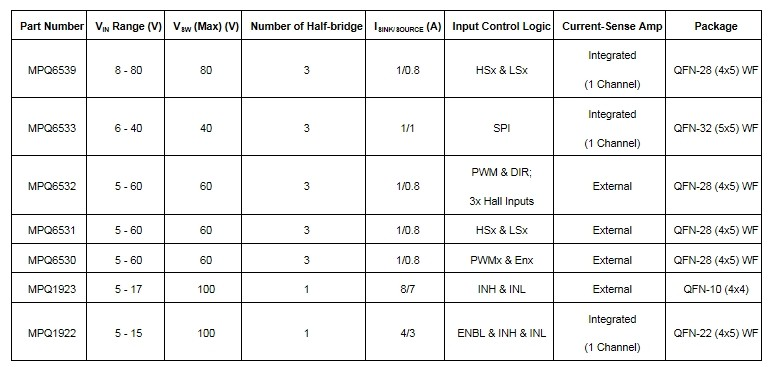

MPS車規級柵極驅動器系列產品

MPQ6539-AEC1產品主要特性

??8V至80V寬輸入電壓范圍

??支持*大100V自舉(BST)電壓

??0.8A/1A拉電流/灌電流(驅動電流)

??內部集成LDO可驅動外部NPN三極管，以滿足大電流驅動應用

??低功耗睡眠模式電流低至10uA

??集成電流檢測放大器

??支持每路半橋上下管單獨控制的輸入邏輯接口

??具備完善的保護功能，例如可調的死區時間控制、可配置的過流保護、過溫保護、欠壓鎖定和故障上報等

??采用緊湊型QFN-28(4mmx5mm)封裝，帶可潤濕側翼

??符合AEC-Q100車規級認證

MPS公司簡介

Monolithic?Power?Systems,?Inc.?(MPS)?是一家全球*的半導體公司，專注于基于芯片的高性能電源解決方案。MPS?的使命是減少能源和材料消耗，從各方面改善生活質量。公司于1997?年由CEO?Michael?Hsing?成立，擁有三大核心優勢：深厚的系統級知識、卓越而專業的半導體設計能力、專有的半導體工藝、系統集成技術及創新能力。這些綜合優勢使MPS?能夠?yàn)榭蛻籼峁┛煽?、緊湊和單片集成的解決方案，使其產品更節能、更經濟，同時也為我們的股東帶來持續的投資回報。更多MPS?信息，請?jiān)L問?www.monolithicpower.cn或各地辦事處。
