RC19202AGNT 是 瑞薩電子 推出的2:2 PCIe Gen7多路復用器，支持向下兼容早期PCIe版本。該器件采用 VFQFPN 封裝，提供20引腳，適用于-40°C至105°C的溫度范圍，具有以下核心特性：
LP-HCSL輸出消除多達8個端接電阻
符合 PCIe Gen 1–7 標準
2：2 或兩個 1：1 多路復用器選項
驅動源端接和雙端接負載可選的 85Ω 和 100Ω 輸出阻抗
漏極開路LOS（信號丟失）指示輸出
掉電容差 （PDT）
靈活的啟動排序 （FSS）
自動時鐘停車 （ACP）
用于控制組輸出的專用 OE# 引腳
3mm × 3mm 20-VFQFPN 封裝
詳情

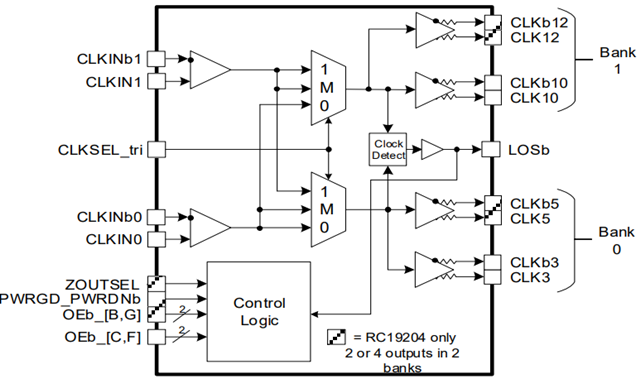

RC19202AGNT是支持 PCIe Gen7 的超高性能時鐘多路復用器。它為系統監控和冗余提供信號丟失（LOS）輸出。這些器件還集成了掉電容差（PDT）、靈活電源排序（FPS）和自動時鐘停車（ACP）功能，以確保在異常系統條件下的良好行為。RC19202AGNT可以驅動高達 400MHz 的源端接和雙端接負載。CLKIN 輸入還支持 HCSL 或 LVDS 信號電平，使這些器件成為 LVDS 到 HCSL 電平轉換的理想選擇。出色的相位抖動和 PNSR 性能使 RC19202AGNT 非常適合網絡應用。
應用場景
RC19202AGNT廣泛應用于以下場景：
? 云/高性能計算
? nVME 存儲
? 聯網
? 加速器
性能參數
產品：RC19202AGNT
PLL：無
主要用途：PCI Express（PCIe）
輸入：HCSL，LVDS
輸出：LP-HCSL
電路數：1
比率 - 輸入:輸出：2：2
差分 - 輸入:輸出：是/是
頻率 - 最大值：400MHz
電壓 - 供電：2.97V ~ 3.63V
工作溫度：-40°C ~ 105°C（TA）
安裝類型：表面貼裝型
封裝：20-QFN（3x3）
