最新資訊AD8412ABRMZ是一款由 ADI 生產的電流靈敏放大器，主要用于48V和12V的DC-DC系統?；緟?shù)放大器類型：電流檢測電路數：1輸出類型：單端壓擺率：6V/s-3db 帶寬：1.8 MHz電流 - 輸入偏置：196 A電壓 - 輸入補償：200 V電流 - 供電：7.8mA電壓 - 跨度（最小值）：2.9 V電壓 …
AD8412ABRMZ是一款由 ADI 生產的電流靈敏放大器，主要用于48V和12V的DC-DC系統。
基本參數
放大器類型：電流檢測
電路數：1
輸出類型：單端
壓擺率：6V/μs
-3db 帶寬：1.8 MHz
電流 - 輸入偏置：196 μA
電壓 - 輸入補償：200 μV
電流 - 供電：7.8mA
電壓 - 跨度（最小值）：2.9 V
電壓 - 跨度（最大值）：5.5 V
工作溫度：-40°C ~ 125°C（TA）
安裝類型：表面貼裝型
封裝/外殼：8-MSOP
概述
AD8412ABRMZ是一款高電壓、高帶寬電流檢測放大器。該器件的初始增益為 10V/V，帶寬為 1.8MHz，在整個溫度范圍內最大增益誤差為 ±0.11%。緩沖輸出電壓可直接連接到任何典型轉換器。AD8412ABRMZ在 ?2V 至 +50V 范圍內具有最小直流共模抑制比 (CMRR) 110dB。AD8412ABRMZ在各種工業和汽車應用中對分流電阻進行雙向電流測量。
AD8412ABRMZ在 ?40°C 至 +125°C 的溫度范圍內具有突破性的性能。該套件具有封裝內微調內核，在整個工作溫度范圍和共模電壓范圍內，可使典型的失調漂移為±0.30μV/°C，而無需斬波和自動調零時鐘（這可能導致應用中的互調）。該器件包括可實現寬輸入共模范圍和平衡輸入偏置電流的電路（無論輸入差分電壓或共模電壓如何），以及可實現超低 CMRR 漂移的電路。該套件還包括可在脈寬調制 (PWM) 類型輸入共模電壓存在的情況下使能輸出精度的電路。AD8412ABRMZ采用 8 引腳 MSOP 封裝。
AD8412ABRMZ的主要特性為：
1.8MHz小信號、-3dB帶寬
封裝內調整內核(DigiTrim?)
精密，無斬波和/或自動調零
失調漂移：±0.30μV/°C（典型值）
在整個溫度范圍內的最大電壓失調電壓為±200μV
直流CMRR：131dB（典型值）
交流CMRR：97dB（50kHz時典型值）
雙向工作
寬共模輸入電壓范圍
連續工作電壓：-2 V至+50 V
連續有效電壓：-20 V至+85 V
10V/V初始增益
寬工作溫度范圍：-40 °C至+125 °C
電源工作范圍：2.9V到5.5V
采用8引腳MSOP封裝
應用場景
AD8412ABRMZ適用于需要高精度電流檢測的應用，
同相或高端電流檢測

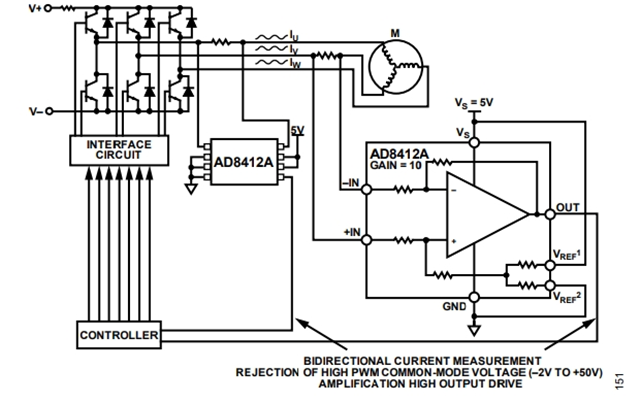

無刷直流電機 (BLDC) 和低電感電機的電機控制
雙向 48 V 至 12 V DC-DC 轉換器
電磁閥控制
電源軌監控
低端電流檢測
