ISO7742TBDWRQ1：具有集成式 420kHz 變壓器驅動器的汽車級四通道增強型數字隔離器

特點和優勢

ISO7742TBDWRQ1數字隔離器具有以下特性：

符合汽車應用 AEC-Q100 要求

器件溫度等級 1：–40°C 至 125°C 環境工作溫度范圍

功能安全型

有助于進行 ISO 26262 系統設計的文檔

100Mbps 數據速率

穩健可靠的隔離柵：

在 1500VRMS 工作電壓下預計壽命超過 30 年

額定值為 5000VRMS

浪涌能力高達 12.8kV

適用于數字隔離器的 ±150kV/μs 的典型 CMTI

寬電源電壓范圍：2.25V 至 5.5V

2.25V 至 5.5V 電平轉換

默認輸出高電平（ISO774xT）與低電平（ISO774xFT）選項

低功耗，1Mbps 時每通道的電流典型值為 1.5mA

低傳播延遲：5V 時典型值為 10.7ns

優異的電磁兼容性 (EMC)

系統級 ESD、EFT 和浪涌抗擾性

用于變壓器的推挽式驅動器

高輸出驅動：5V 電源時最大電流為 0.7A

低 RON，4.5V 電源時的最大值為 0.4Ω

擴頻時鐘

采用 5V 電源時，變壓器驅動器的電流限制典型值為 1.75A。

安全相關認證（待審核）：

DIN EN IEC 60747-17 (VDE 0884-17)

UL 1577 組件認證計劃

IEC 61010-1、IEC 62368-1、IEC 60601-1 和 GB 4943.1 認證

描述

ISO7742TBDWRQ1是一款集成了變壓器驅動器，隔離等級為 5000VRMS，并且符合 UL 1577 標準的 1 級高性能四通道數字隔離器。符合 VDE、CSA、TUV 以及 CQC 標準的增強型絕緣等級。

在隔離互補金屬氧化物半導體（CMOS）或低電壓互補金屬氧化物半導體（LVCMOS）數字 I/O 的同時，ISO7742TBDWRQ1器件還能夠在提供高電磁抗擾度與低輻射的同時，具備低功耗特性。每條隔離通道的邏輯輸入和輸出緩沖器均由雙電容二氧化硅 (SiO2) 絕緣柵相隔離。如果輸入電源或信號丟失，不帶后綴 F 的器件默認輸出高電平，帶后綴 F 的器件默認輸出低電平。

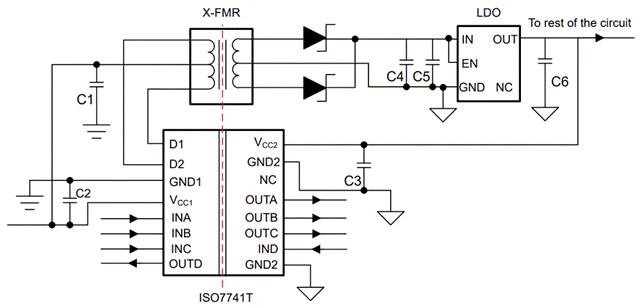

ISO7742TBDWRQ1包含低噪聲、低 EMI 的推挽式變壓器驅動器，專為小型隔離式電源而設計。變壓器驅動器通過一個 2.25V 至 5.5V 的直流電源，驅動薄型中間抽頭變壓器。通過輸出開關電壓的壓擺率控制和展頻時鐘 (SSC) 實現了極低噪聲和 EMI。ISO7742TBDWRQ1由一個振蕩器與一個柵極驅動器電路組成，該柵極驅動器電路能夠提供驅動接地參考 N 溝道電源開關的互補輸出信號。ISO7742TBDWRQ1包含兩個 0.7A 的功率 MOSFET 開關，以便確保在重負載條件下正常啟動。內部保護特性包括 1.75A 限流、欠壓鎖定、熱關斷和先斷后合電路。ISO7742TBDWRQ1具有軟啟動特性，能夠防止大負載電容器在上電期間出現高浪涌電流。此外，ISO7742TBDWRQ1具有適用于需要更高效率與更小變壓器尺寸的應用的 420kHz 內部振蕩器。

應用領域

ISO7742TBDWRQ1適用于各種需要高可靠性和電磁兼容性的汽車電子系統，包括：

混合動力、電動和動力總成系統 (EV/HEV)

? 電池管理系統 (BMS)

? 車載充電器

? 牽引逆變器與電機控制

? 直流/直流轉換器

車身電子裝置

? 汽車泊車加熱器模塊

? HVAC 控制模塊
