DAC60516RUYR (DAC)：16 通道、12 位電壓輸出、具有內部 2.5V 基準電壓和 50mA 驅動能力
該器件具有以下特點：
性能：
INL：12 位分辨率下為 ±1LSB（最大值）
TUE：FSR 最大值的 ±0.15%
集成 2.5V 精密內部基準
初始精度：±2.5mV（最大值）
溫漂：15ppm/°C（典型值）
高驅動能力：50mA，相對于電源軌的擺幅為 0.5V
靈活的配置選項
用戶可選增益：2 ×、1 ×
復位至零標度
清零輸出功能
寬工作電壓范圍：
電源：2.7V 至 5.5V
溫度范圍：-40°C 至 +125°C
SPI 和 I2C 接口：工作電壓為 1.7V 至 5.5V
SPI：4 線接口
I2C：四個目標地址
小型封裝：4mm × 4mm，28 引腳 WQFN
產品說明

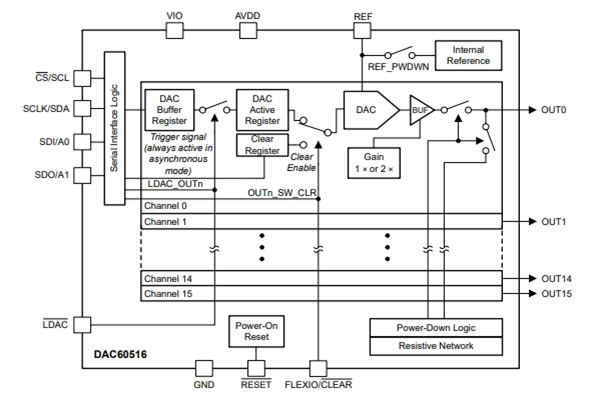

12 位 DAC60516RUYR是低功耗 16 通道緩沖式電壓輸出數模轉換器 (DAC)。該器件包括一個 2.5V、15ppm/°C 內部基準，因此在大多數應用中無需使用外部精密基準。通過用戶可選的增益配置，可以提供 2.5V 或 5V 的滿量程輸出電壓。DAC60516RUYR由單電源供電。
DAC60516RUYR的通信通過一個支持 SPI 和 I2C 的串行接口進行，運行時鐘速率高達 50MHz（在 SPI 寫入器件的過程中）。VIO 引腳使串行接口可在 1.7V 至 5.5V 電壓范圍內運行。DAC60516RUYR的靈活接口使其能夠兼容各種業界通用的微處理器和微控制器。
應用場景
DAC60516RUYR適用于光學模塊、數據中心間互聯、模擬輸出模塊等?場景中。
DAC60516RUYR具有以下主要規格：
位數：12
數模轉換器數：3
建立時間：6μs（典型值）
輸出類型：Voltage - Buffered
差分輸出：無
數據接口：2-Wire Serial, 4-Wire Serial, I2C, SPI
參考類型：外部，內部
電壓 - 供電，模擬：2.7V ~ 5.5V
電壓 - 供電，數字：2.7V ~ 5.5V
INL/DNL (LSB)：±1（最大），±1（最大）
架構：R-2R
工作溫度：-40°C ~ 125°C
器件封裝：28-WQFN（4x4）
