AD7124-8WBBCPZ器件是一款集成PGA和基準電壓源的8通道、低噪聲、低功耗24位Σ-Δ型ADC。說明AD7124-8WBBCPZ是一款適合高精度測量應用的低功耗、低噪聲、全集成式模擬前端。AD7124-8WBBCPZ W級通過汽車應用AEC-Q100認證。該器件內置一個低噪聲24位Σ-Δ型模數轉換器(ADC)，…
AD7124-8WBBCPZ器件是一款集成PGA和基準電壓源的8通道、低噪聲、低功耗24位Σ-Δ型ADC。
說明

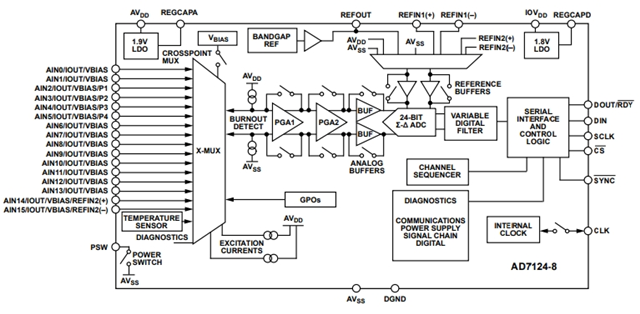

AD7124-8WBBCPZ是一款適合高精度測量應用的低功耗、低噪聲、全集成式模擬前端。AD7124-8WBBCPZ W級通過汽車應用AEC-Q100認證。該器件內置一個低噪聲24位Σ-Δ型模數轉換器(ADC)，可配置來提供8個差分輸入或15個單端或偽差分輸入。片內低噪聲級確保ADC中可直接輸入小信號。
AD7124-8WBBCPZ的主要優勢之一是用戶可靈活使用三種集成功率模式。當前的功耗、輸出數據速率范圍和有效值噪聲均可通過所選功率模式進行定制。該器件還提供多個濾波器選項，確保為用戶帶來最大的靈活性。
當輸出數據速率為25 SPS（單周期建立）時，AD7124-8WBBCPZ可實現50 Hz和60 Hz同時抑制，且在較低輸出數據速率下，可實現超過80 dB的抑制性能。
AD7124-8WBBCPZ提供最高的信號鏈集成度。該器件內置一個精密低噪聲、低漂移內部帶隙基準電壓源，并接受外部差分基準電壓，后者可進行內部緩沖。其他主要集成特性包括可編程低漂移激勵電流源、開路測試電流控制和偏置電壓發生器，后者可將某一通道的共模電壓設置為AVDD/2。低端功率開關支持用戶在兩次轉換之間關斷橋式傳感器，確保系統功耗絕對最低。該器件還允許用戶采用內部時鐘或外部時鐘工作。
此外，AD7124-8WBBCPZ還集成了豐富的診斷功能，作為全面特性組合的一部分。這些診斷功能包括循環冗余校驗(CRC)、信號鏈檢查和串行接口檢查，從而提供更強大的解決方案。這些診斷功能可減少執行診斷功能所需的外部元件，從而減少對電路板空間的需求，縮短設計時間并節省成本。根據IEC 61508，典型應用的失效模式影響和診斷分析(FMEDA)表明安全失效比率(SFF)大于90%。
AD7124-8WBBCPZ具有以下特性：
3種功耗模式
有效值噪聲
低功耗：24 nV rms (1.17 SPS)，增益=128（典型值255 μA）
中功率：20 nV rms (2.34 SPS)，增益=128（典型值355 μA）
全功率：23 nV rms (9.4 SPS)，增益=128（典型值930 μA）
在所有功率模式下，無噪聲分辨率高達22位（增益=1）
輸出數據速率
全功率：9.38 SPS至19,200 SPS
中功率：2.34 SPS至4800 SPS
低功耗：1.17 SPS至2400 SPS
軌到軌模擬輸入（增益大于1）
50 Hz/60 Hz同時抑制（25 SPS，單周期建立）
診斷功能（有助于安全完整性等級(SIL)認證）
交叉點多路模擬輸入
8個差分/15個偽差分輸入
可編程增益（1至128）
帶隙基準電壓源，漂移最大值為10 ppm/°C (70 μA)
可編程匹配激勵電流
內部時鐘振蕩器
片內偏置電壓發生器
低端功率開關
通用輸出
多個濾波器選項
內部溫度傳感器
自校準和系統校準
傳感器開路檢測
自動通道時序控制器
各通道獨立配置
電源：2.7 V至3.6 V和±1.8 V
獨立接口電源
關斷電流：5 μA（最大值）
溫度范圍：?40°C至+125°C

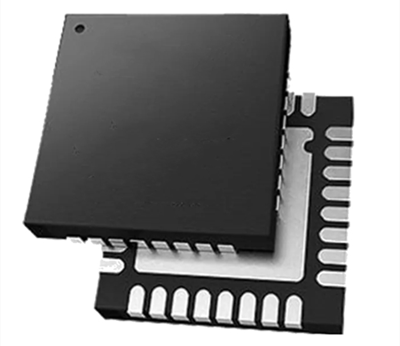

32引腳LFCSP封裝
3線或4線串行接口
SPI、QSPI?、MICROWIRE?和DSP兼容
SCLK引腳內的施密特觸發
ESD：4 kV
通過AEC-Q100汽車應用認證
應用領域
AD7124-8WBBCPZ廣泛應用于高精度測量、工業控制、醫療儀器和傳感器接口等領域。其高精度、低噪聲和低功耗的特性，使其在需要精確數據采集的場合中表現出色?。
