LTC2411IMS是一款24位無延遲ΔΣ模數轉換器（ADC），采用差分輸入與差分基準設計，支持單電源供電（2.7V-5.5V），適用于高精度測量場景。
產品介紹

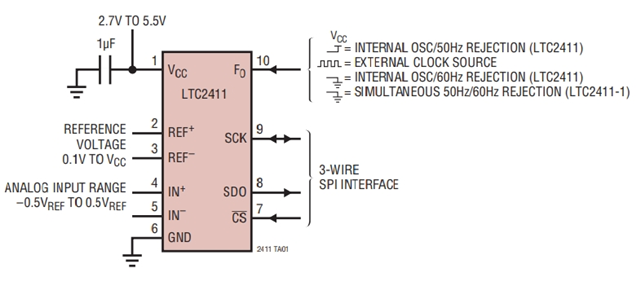

LTC2411IMS是具有集成型振蕩器、2ppm INL 和 0.29ppm RMS 噪聲的 2.7V 至5.5V 微功率、24 位差分 ΔΣ 模數轉換器。LTC2411IMS采用增量-累加技術并提供了適合多路復用應用的單周期穩定時間。可通過單個引腳對 LTC2411IMS進行配置以在 50Hz 或 60Hz ±2% 頻率下實現優于 110dB 的輸入差模抑制，也可針對一個用戶定義的抑制頻率由一個外部振蕩器來驅動 LTC2411IMS。該器件在由一個外部振蕩器驅動時是完全相同的器件。內部振蕩器無需外部頻率設定組件。
LTC2411IMS轉換器接受介于 0.1V 至 VCC 之間的任何外部差分基準電壓，可提供靈活的比例式和遠端采樣測量配置。全標度差分輸入范圍為 –0.5VREF 至 0.5VREF?；鶞?zhǔn)共模電壓 VREFCM 和輸入共模電壓 VINCM 可獨立地設定在 LTC2411IMS 的 GND 至 VCC 范圍之內。DC 共模輸入抑制性能優于 140dB。
LTC2411IMS通過一個與 SPI 和 MICROWIRE 協議相兼容的靈活三線式數字接口進行通信。
LTC2411IMS轉換器具有以下主要特性：
采用 MS10 封裝的 24 位 ADC
低電源電流 (在轉換模式中為 200μA，而在自動睡眠模式中為 4μA)
差分輸入和具 GND 至 VCC 共模范圍的差分基準
2ppm INL，無漏失碼
4ppm 全標度誤差和 1ppm 偏移
0.29ppm 噪聲
無延遲：數字濾波器可在單個周期內實現穩定。每個轉換是準確的 (即使在發生輸入階躍之后也不例外)
2.7V 至 5.5V 單工作電源
內部振蕩器 – 無需外部組件
110dB 最小值、引腳可選的 50Hz/60Hz 陷波濾波器
應用領域
LTC2411IMS適用于需要高精度轉換的應用場景，如精密測量、工業控制、數據采集系統等。其優異的性能和低功耗特性使其在要求嚴格的系統中表現出色?。
