概述：
F1456NKGK8是一款高增益/高線性度2.1GHz至2.95GHz TX數字可變增益放大器，用于發射機應用。
F1456 TX DVGA提供32.1dB最大增益、+38dBm OIP3和3.9 dB噪聲系數。使用數字步進衰減器（DSA）和KLINTM RF數字增益放大器的組合實現了高達31.5dB的增益控制。該器件使用5V單電源和215mA的ICC。

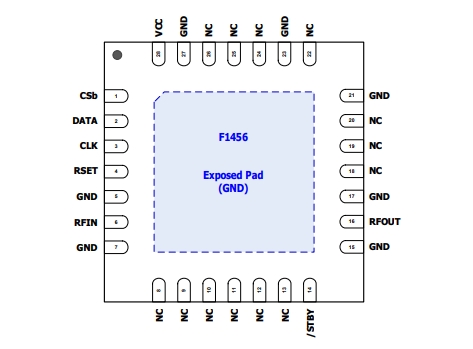

該器件采用6 mm X 6 mm、28-VFQFPN封裝，具有50Ω單端RF輸入和RF輸出阻抗，便于集成到信號路徑中。
特性：
?1500MHz至2950MHz寬帶
?最大增益32.1dB
?最大增益（2650MHz）時噪聲系數為3.9dB
?31.5dB總增益控制范圍，0.5dB步進
?增益轉換之間的過沖<2dB
?在13dB以上的增益調整范圍內，保持平坦的+21.5dBm OP1dB
?在15dB以上的增益調整范圍內保持平坦的+38dBm OIP3
?用于DSA控制的SPI接口
?5V單電源電壓
?ICC=215mA
?工作溫度高達+105°C TCASE
?50Ω輸入和輸出阻抗
?待機模式，省電
?引腳兼容700MHz和2100MHz版本
?6 X 6 mm，28-VFQFPN封裝
典型應用
?多模式、多載波發射機
?WiMAX和LTE基站
?UMTS/WCDMA 3G基站
?PHS/PAS基站
?公共安全基礎設施
深圳市明佳達電子有限公司（供應）（收購）2.1GHz至2.95GHz、F1456NKGK8 TX數字可變增益放大器 (VGA)，如有需要，請聯系陳先生咨詢：
