產品概述:
SKY12242-492LF是一款緊湊型、集成式高功率單刀雙擲(SPDT)開關,具有用于TD-LTE應用的驅動電路。該器件采用+5 V單電源供電,單控制電壓(0至3 V)開關。
該器件具有低Tx和Rx插入損耗、高隔離度、低直流功耗等特性,只需極少的外部元件,可實現更小的PCB印刷面積。

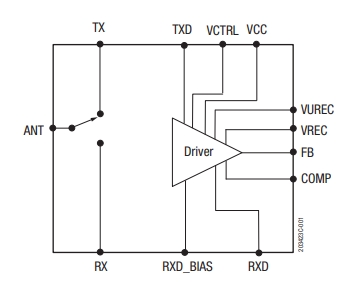

該器件采用5.5 mm、20引腳四方扁平無引腳(QFN)封裝。功能框圖如圖1所示。引腳配置和封裝如圖2所示。表1列出了屬于該系列高功率單刀雙擲開關的引腳兼容器件的零件號。
產品特性:
帶驅動電路的緊湊型集成高功率開關
PCB尺寸小,外部元件極少
僅需+5 V單直流電源和0至3 V邏輯控制
低Tx/Rx插入損耗:0.3/0.7 dB(2.6 GHz)
高Tx至Rx隔離:47.2 dB(2.6 GHz)
低直流功耗:Tx模式下<100 mA或Rx模式下<55 mA
小型QFN(20引腳、5.5 mm)無鉛封裝(根據JEDEC J-STD-020,MSL3,260 C)
產品應用:
? TDD 2G/3G/4G LTE系統
? 用于微小區和宏小區基站的大功率開關
? 有源天線陣
SKY12242-492LF 技術參數:
射頻類型:LTE
拓?fù)洌?
電路:SPDT
頻率范圍:1.8GHz ~ 3GHz
隔離:12dB
插損:0.8dB
測試頻率:3GHz
P1dB:38dBm
IIP3:68dBm
特性:-
阻抗:50 歐姆
電壓 - 供電:4.5V ~ 5.5V
工作溫度:-40°C ~ 105°C(TC)
安裝類型:表面貼裝型
封裝/外殼:20-LQFN 裸露焊盤
供應商器件封裝:20-QFN(5x5)
基本產品編號:SKY12242
深圳市明佳達電子有限公司(出售)(回收)SKY12242-492LF集成驅動器的1.8至3GHz、100 W緊湊型高功率單刀雙擲開關(Skyworks)。
如有興趣,請聯系陳先生:
QQ:1668527835
電話:13410018555
郵箱:chen13410018555@163.com
