產品概述：
Allegro ACS756 電流傳感器 IC 系列可為交流或直流電流感測提供經濟實惠且精確的解決方案，應用于工業、汽車業、商業和通訊系統。設備包裝便于用戶應用。常見應用包括電機控制、載荷探測及管理、電源和過流故障保護。

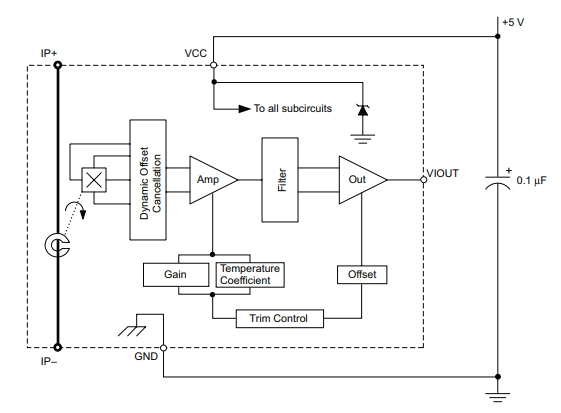

該器件由一個低偏置的精密線性霍爾傳感器電路組成，其銅制電流通路靠近晶片的表面。通過該銅制電流通路施加的電流能夠生成可被集成霍爾 IC 感應并轉化為成比例電壓的磁場。通過將磁性信號靠近霍爾傳感器，實現器件精度優化。精確的成比例電壓由穩定斬波型低偏置 BiCMOS 霍爾 IC 提供，該 IC 出廠時已進行精確度編程。

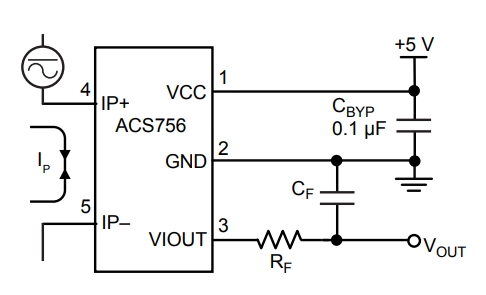

當增加初級銅導電通路（用于電流感應）的電流時（由端子 4 到端子 5），器件的輸出為正斜率 (>VCC / 2)。該導電通路的內電阻典型值是 130 μΩ，功率損耗較低。
銅線厚度允許器件在高達 5 倍過電流條件下運行。電流通路的接線端與傳感器引腳（引腳 1 到 3）電氣絕緣。這讓 ACS756 傳感器 IC 系列可用于要求電氣絕緣卻未使用光電絕緣器或其它昂貴絕緣技術的應用。
產品特性：
?通過專有放大器和濾波器設計技術實現業界領先的噪聲性能
?TA=25°C時，總輸出誤差為0.8%
?封裝尺寸小，易于安裝
?單芯片霍爾IC實現高可靠性
?超低功耗：100μ?內部導體電阻
?引腳1-3至引腳4-5的最小隔離電壓為3 kVrms
?3.0至5.0 V，單電源供電
?響應階躍輸入電流的3μs輸出上升時間
?20或40 MV/A輸出靈敏度
?輸出電壓與交流或直流電流成比例
?工廠調整精度
?極其穩定的輸出失調電壓
?磁滯幾乎為零
ACS756SCB-050B-PFF-T 技術參數：
用于測量：AC/DC
傳感器類型：霍爾效應，開環
電流 - 檢測：50A
通道數：1
輸出：比率，電壓
靈敏度：40mV/A
頻率：DC ~ 120kHz
線性度：±1%
精度：±5%
電壓 - 供電：3V ~ 5.5V
響應時間：3μs
電流 - 供電（最大值）：14mA
工作溫度：-20°C ~ 85°C
極化：雙向
安裝類型：通孔
封裝/外殼：5-CB 成形引線，PFF
供應商器件封裝：5-CB 模塊
基本產品編號：ACS756
深圳市明佳達電子有限公司（收購）（出售）全集成、基于霍爾效應的ACS756SCB-050B-PFF-T線性電流傳感器IC（Allegro），如有需求，請聯系陳先生：
QQ：1668527835
電話：13410018555
郵箱：chen13410018555@163.com
公司首頁：m.hsagingcenter.org.cn
電話咨詢：86-755-83294757
企業QQ：1668527835/ 2850151598/?2850151584/ 2850151585
服務時間：9:00-18:00
聯系郵箱：chen13410018555@163.com/sales@hkmjd.com
公司地址：廣東省深圳市福田區振中路新亞洲國利大廈1239-1241室
