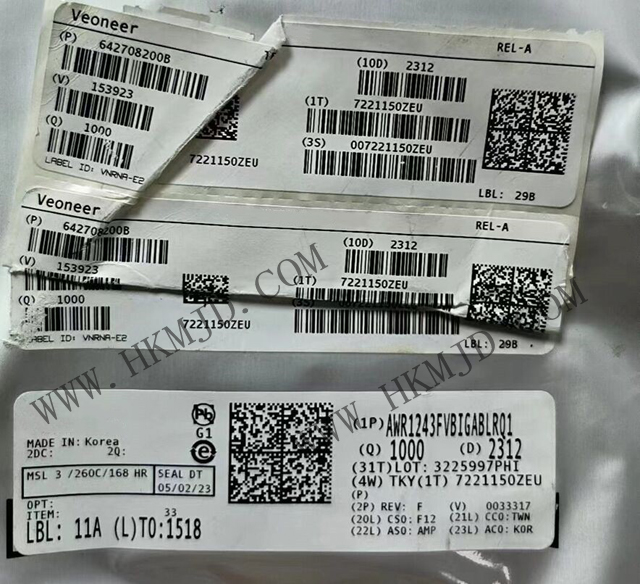

深圳市明佳達電子原裝出售TI AWR1243FVBIGABLRQ1 AWR1243 76GHz 至 81GHz 高性能汽車類 MMIC，質量保證，歡迎咨詢！

說明

AWR1243FVBIGABLRQ1器件是一款能夠在 76 至 81GHz 頻帶內運行的集成式單芯片 FMCW 收發器。該器件在極小的封裝中實現了出色的集成度。AWR1243 是適用于汽車領域中的低功耗、自監控、超精確雷達系統的理想解決方案。

AWR1243FVBIGABLRQ1器件是一種自包含 FMCW 收發器單芯片解決方案，能夠簡化 76 至 81GHz 頻帶中的汽車?yán)走_(dá)傳感器實施。它基于 TI 的低功耗 45nm RFCMOS 工藝構建，從而實現了一個具有內置 PLL 和 ADC 轉換器的單片實施 3TX、4RX 系統。簡單編程模型更改可支持各種傳感器實施（近距離、中距離和遠距離），并且能夠進行動態重新配置，從而實現多模式傳感器。

特性

? FMCW 收發器

– 集成 PLL、發送器、接收器、基帶和 ADC

– 76GHz 至 81GHz 的覆蓋范圍，具有 4GHz 的可用帶寬

– 四個接收通道

– 三個發送通道（可以同時使用兩個通道）

– 基于分?jǐn)?shù) N PLL 的超精確線性調頻脈沖引擎

– TX 功率：12dBm

– RX 噪聲系數：

? 14dB（76 至 77GHz）

? 15dB（77 至 81GHz）

– 1MHz 時的相位噪聲：

? –95dBc/Hz（76 至 77GHz）

? –93dBc/Hz（77 至 81GHz）

? 內置校準和自檢

– 內置固件 (ROM)

– 針對工藝和溫度進行自校準的系統

? 主機接口

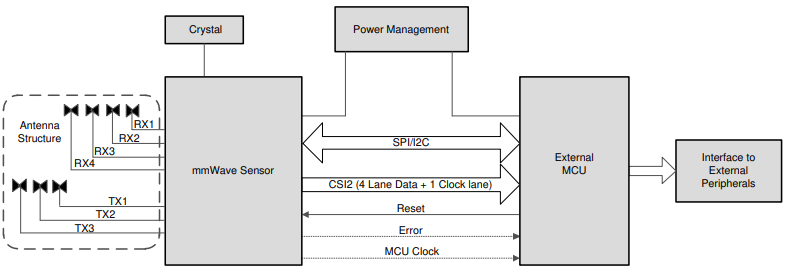

– 通過 SPI 與外部處理器進行控制連接

– 通過 MIPI D-PHY 和 CSI2 V1.1 與外部處理器進行數據連接

– 用于故障報告的中斷

? 符合功能安全標準

– 專為功能安全應用開發

– 文檔有助于使 ISO 26262 功能安全系統設計滿足 ASIL-D 級要求

– 硬件完整性高達 ASIL-B 級

– 安全相關認證

? 經 TUV SUD 進行 ISO 26262 認證達到 ASILB 級

? 符合 AEC-Q100 標準

? 器件高級特性

– 嵌入式自監控，無需使用主機處理器

– 復基帶架構

– 嵌入式干擾檢測功能

? 電源管理

– 內置 LDO 網絡，可增強 PSRR

– I/O 支持雙電壓 3.3V/1.8V

? 時鐘源

– 支持外部驅動、頻率為 40MHz 的時鐘（方波/正弦波）

– 支持 40MHz 晶體與負載電容器相連接

? 輕松的硬件設計

– 0.65mm 間距、161 引腳 10.4mm × 10.4mm 覆晶 BGA 封裝，可實現輕松組裝和低成本 PCB設計

– 小尺寸解決方案

? 運行條件

– 結溫范圍：–40°C 至 125°C

適用于汽車應用的自主雷達傳感器
