F6121AVGI8 是一款 16 通道雙波束接收有源波束成形射頻集成電路，設計用于 KuBand SATCOM 平面相控陣天線。該集成電路有八個射頻輸入端口、兩個射頻輸出端口和 16 個（每個波束 8 個）相位/振幅控制通道。集成電路的八個輸入端口可由電子掃描陣列（ESA）的八個單極化元件或四個雙極化元件驅動。每個通道都有 6 位數字相位和增益控制分辨率，跨度 360°，動態范圍 28dB，可實現精確的波束模式和偏振控制。

集成電路采用 2.1V-2.5V 單電源供電。與 Renesas F6121AVGI8 LNA 搭配使用時，可實現 30dB 的典型級聯增益，同時由于 LNA 物理位置靠近天線饋線的靈活性，可將前端饋線損耗降至最低。該芯片具有 SPI 可編程電源管理功能，如低功耗待機模式、每個通道的獨立使能控制、低功耗偏置模式和單波束工作模式。該器件的 SPI 總線和控制引腳采用標準 1.8V 邏輯，工作頻率高達 50MHz。先進的數字模式和大容量片上存儲器使陣列級光束位置切換時間小于 100ns，大大減少了死區時間和延遲。

最后，緊湊、CTE 匹配的 FC-BGA 有機封裝，帶有所有單端 50Ω 匹配射頻端口和 0.5mm 間距，大大簡化了這些器件在大型天線面板上的物理集成。

F6121AVGI8 的特點

10.7-12.75 GHz 工作頻率

支持 4 個雙偏振或 8 個單偏振元件

兩個同步獨立波束輸出

360° 相位控制，6 位分辨率

28 分貝增益控制，步長為 0.45 分貝

2.3V 標稱單電源輸入

標準 1.8V 數字邏輯

用于外部 LNA 偏置的 IDAC

溫度補償

帶數字讀數的溫度傳感器

具有快速光束轉向功能的高級數字模式

片上光束狀態存儲器

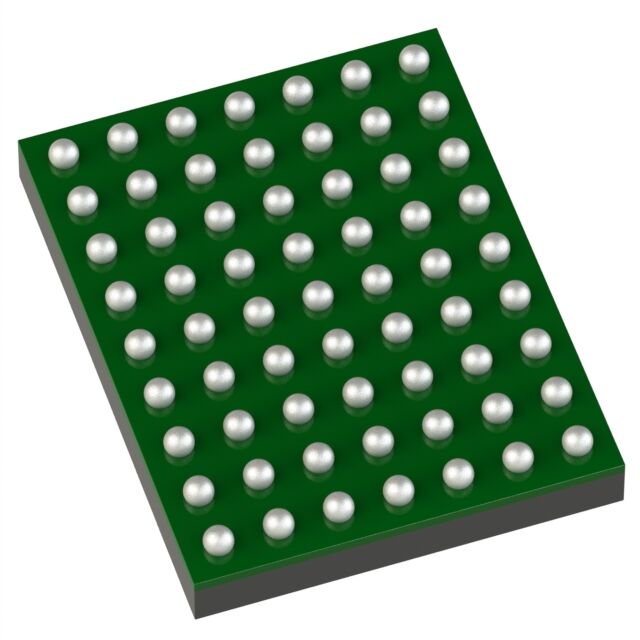

3.8 × 4.6 × 0.9 毫米，63 引腳 FC-BGA

F6121AVGI8 的應用

相控陣天線

Ku 波段 SATCOM 終端

航空航天、海事和 SOTM
