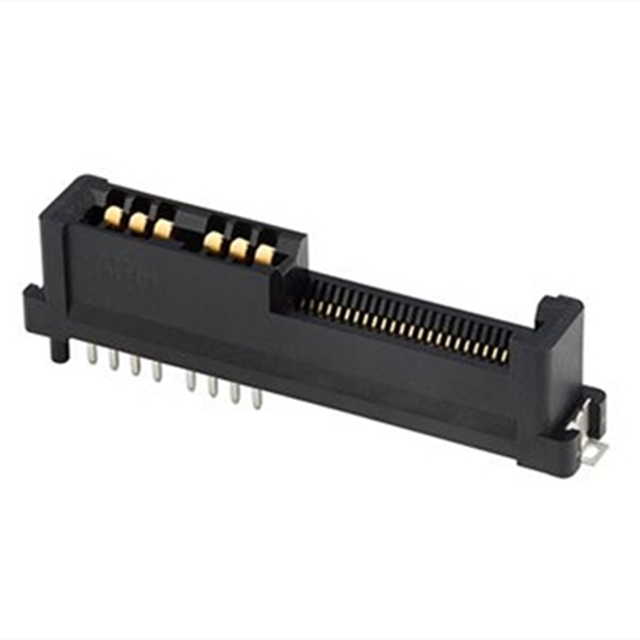

CE1412000110111 —— Cool Edge 混合電源和信號連接器提供一體式高速和高功率卡邊緣封裝。這些多功能解決方案可滿足 PCIe、SAS/SATA 等多種標準，并提供多種 BTB 配置，如夾層、共面和中間板/背板。這些連接器均采用開放引腳現場設計，且支持熱插拔。它們采用模塊化工具，可為垂直配置提供多種電源信號組合。同時提供直角和跨裝安裝選項。

基本參數

型號：CE1412000110111

位置：4個電源、120個信號引腳

節距：0.8 mm

電路板厚度:：1.6 mm

工作溫度：- 55°C 至 + 105°C

特征與優點

電源插針間距為9.10毫米，每插針額定電流為25A

支持中高功率板對板應用

信號插針間距為0.80毫米

每插針額定電流為0.5A

支持大多數板端配接應用

電源插針數量為2至6個，信號插針數量為20至200個

支持靈活的電源-信號組合

通孔電源插針端接

通過多個電源層提供更高的功率

開放式插針區域設計

同時支持單端信號和差分對信號，速度高達32Gb/s（或56Gb/s PAM4）

提供垂直、直角和夾板配置，適合共面、平行扣卡和背板應用

支持ICT和消費級產品等多種應用

內置導向塊選項

防錯配且適合盲插

支持1.6毫米厚的配接板

適合大多數標準板對板應用

比標準PCIe更薄

與標準連接器相比，更加節省空間
