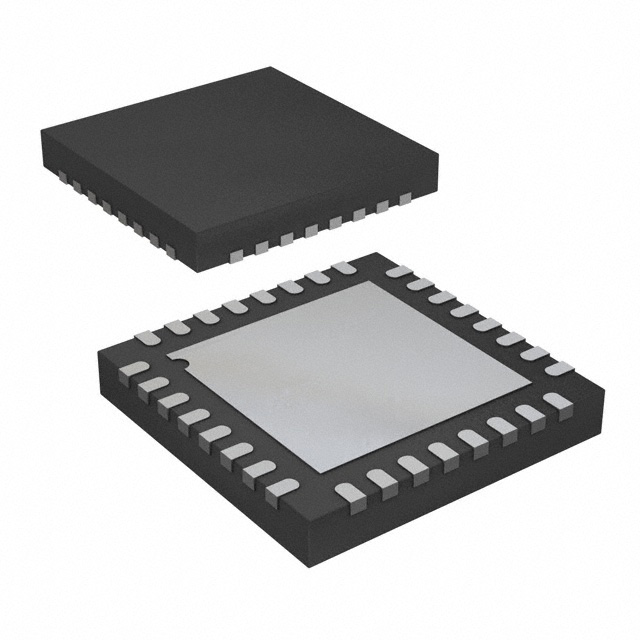

ADF4193頻率合成器可用于在無線接收機和發射機的上變頻和下變頻部分實現本地振蕩器。其結構是專門為滿足GSM/EDGE基站的鎖定時間要求而設計的。它由一個低噪聲、數字相位頻率檢測器（PFD）和一個精密差分電荷泵組成。還有一個差分放大器，將差分電荷泵輸出轉換為單端電壓，用于外部壓控振蕩器（VCO）。

基于Σ-Δ的小數插值器，與N分頻器一起工作，允許可編程的模數小數N分頻。此外，4位參考（R）計數器和片上頻率加倍器允許在PFD輸入處選擇參考信號（REFIN）頻率。如果合成器與外部環路濾波器和VCO一起使用，可以實現一個完整的鎖相環（PLL）。開關結構確保PLL在GSM時隙保護期內穩定，不需要第二個PLL和相關隔離開關。這減少了以前乒乓式GSM PLL架構的成本、復雜性、PCB面積、屏蔽和特性。

特征

新型快速建立的小數N分頻PLL架構

單個PLL替代乒乓合成器

相位穩定在5 s內跨GSM頻帶的跳頻20μs

2 GHz射頻輸出時0.5°rms相位誤差

數字可編程輸出相位

射頻輸入范圍高達3.5 GHz

3線串行接口

片上低噪聲差分放大器

相位噪聲品質因數：?216 dBc / Hz

使用ADI SimPLL可以進行環路濾波器設計

應用領域

GSM / EDGE基站

小靈通基站

儀器及測試設備
