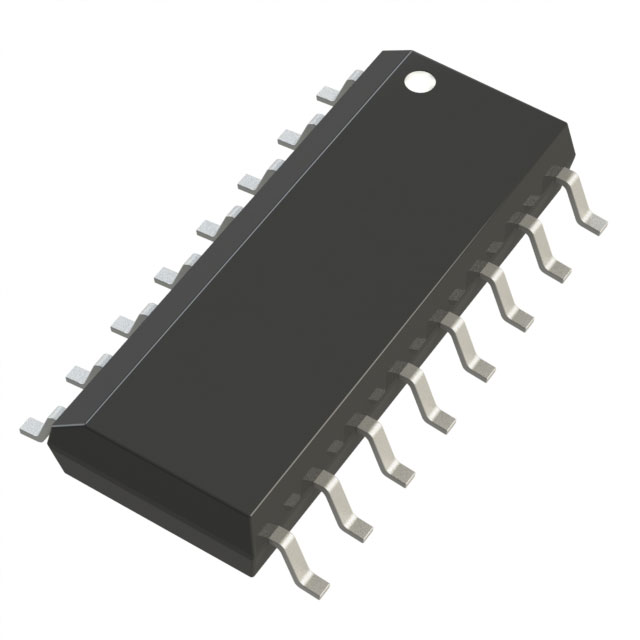

ADUM3224WCRZ 是 4 A 隔離式半橋柵極驅動器，采用 iCoupler? 技術提供獨立隔離的高壓側和低壓側輸出。

特性

4 A 峰值輸出電流

工作電壓

相對于輸入的高壓側或低壓側： 537 V 峰值

高壓側至低壓側差分：800 V 峰值

高頻工作 最大 1 MHz

3.3 V 至 5 V CMOS 輸入邏輯

4.5 V 至 18 V 輸出驅動

2.5 V VDD 時的 UVLO1

ADuM3223A/ADuM4223A 在 4.1 V VDD2 時 UVLO

ADuM3223B/ADuM4223B UVLO，電壓為 7.0 V VDD2

ADuM3223C/ADuM4223C UVLO，電壓為 11.0 V VDD2

精確的定時特性

54 ns 最大隔離器和驅動器傳播延遲

5 ns 最大通道對通道匹配

CMOS 輸入邏輯電平

高共模瞬態抗擾度：>25 kV/μs

符合 IEC 61000-4-x 標準的增強型系統級 ESD 性能

高結溫工作： 125°C

熱關斷保護

默認低輸出

安全和法規認證

ADuM4223 寬體、16 引線 SOIC

通過 UL 1577 認證

1 分鐘 5000 V rms SOIC 長封裝

CSA 5A 元件驗收通知

VDE 符合性證書

DIN V VDE V 0884-10 (VDE V 0884-10):2006-12

VIORM = 849 V 峰值

通過汽車應用認證

應用

開關電源

隔離式 IGBT/MOSFET 柵極驅動器

工業逆變器

汽車
