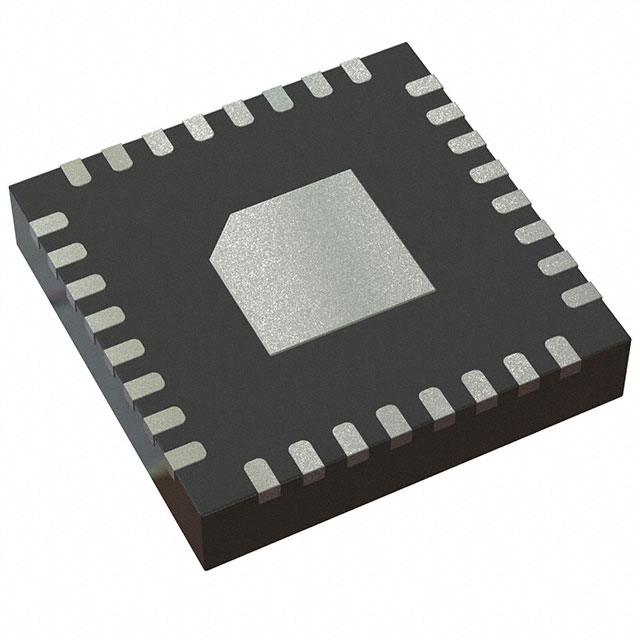

DRV8705SQRHBRQ1 是一款高度集成的 H 橋柵極驅動器，能夠驅動高壓側和低壓側 N 溝道功率 MOSFET。它使用集成倍增器電荷泵為高壓側和線性穩壓器為低壓側產生適當?shù)臇艠O驅動電壓。

功能特點

通過 AEC-Q100 汽車應用認證：溫度等級 1：-40°C 至 +125°C，TA

支持功能安全

提供有助于功能安全系統設計的文檔

H 橋智能柵極驅動器

4.9 V 至 37 V（最大 40 V 絕對值）工作范圍

用于 100% PWM 的倍增器電荷泵

半橋和 H 橋控制模式

可調壓擺率控制

0.5 mA 至 62 mA 峰值源電流輸出

0.5 mA 至 62 mA 峰值灌電流輸出

集成死區時間握手

可調增益設置（10、20、40、80 V/V）

集成反饋電阻器

可調 PWM 消隱方案

用于降低 EMI 的擴頻時鐘

緊湊型 VQFN 封裝，帶可濕性側翼

集成保護功能

專用驅動器禁用引腳 (DRVOFF)

電源和穩壓器電壓監控器

MOSFET VDS 過流監控器

MOSFET VGS 柵極故障監控器

反極性 MOSFET 充電泵

離線開路負載和短路診斷

器件熱警告和關斷

故障條件中斷引腳 (nFAULT)

應用

汽車有刷直流電機

電磁閥和繼電器

電動車窗升降和滑動門

電動天窗

電動座椅模塊

電動后備箱和升降門

BDC 燃油泵、水泵、油泵

擋風玻璃雨刷器
