LM5060QDGSRQ1高壓側保護控制器可在正常開/關轉換和故障條件下對高壓側 N 溝道 MOSFET 進行智能控制。浪涌電流由輸出電壓近乎恒定的上升時間控制。當輸出電壓達到輸入電壓且 MOSFET 完全導通時，POWER GOOD 輸出將顯示。提供輸入 UVLO（帶滯后）和可編程輸入 OVP。使能輸入提供遠程開啟或關閉控制?？删幊?UVLO 輸入可用作第二個使能輸入，以實現安全冗余。單個電容器可編程初始啟動 VGS 故障檢測延遲時間、過渡 VDS 故障檢測延遲時間和持續過流 VDS 故障檢測延遲時間。當檢測到的故障條件持續時間超過允許的故障延遲時間時，MOSFET 將被鎖定，直到使能輸入或 UVLO 輸入被切換為低電平，然后再切換為高電平。

器件特性

提供汽車級/AEC Q-100 版本

寬工作輸入電壓范圍：5.5 V 至 65 V

支持功能安全

提供有助于功能安全系統設計的文檔

禁用模式下靜態電流小于 15μA

輸出上升時間受控，可安全連接電容性負載

用于外部 N 溝道 MOSFET 的充電泵柵極驅動器

帶滯后的可調欠壓鎖定 (UVLO)

UVLO 可用作需要安全冗余的系統的第二個使能輸入端

可編程故障檢測延遲時間

檢測到負載故障后，MOSFET 鎖定關斷

低電平有源漏極開路 POWER GOOD (nPGD) 輸出

可調輸入過壓保護 (OVP)

過壓關斷后立即重啟

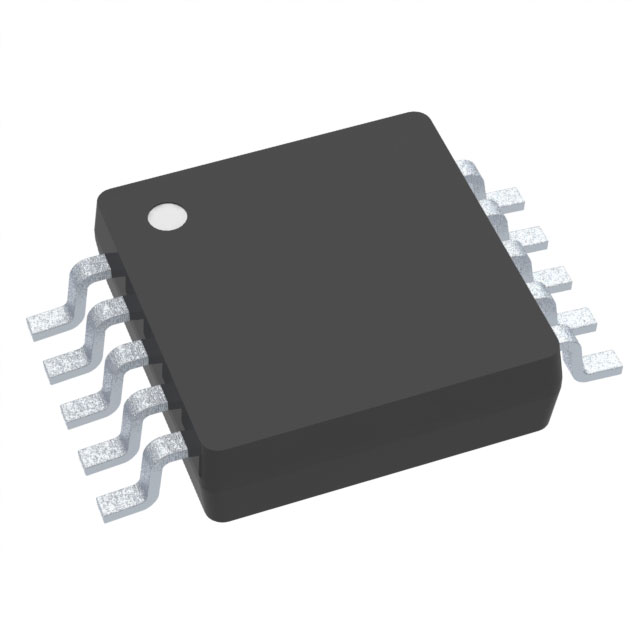

10 引腳 VSSOP

應用

汽車車身電子設備

工業配電和控制
