DRV8873HPWPRQ1 器件是用于驅動 汽車應用中的有刷直流電機的集成式驅動器 IC。兩個邏輯輸入控制 H 橋驅動器，該驅動器包含四個能夠以高達 10A 的峰值電流雙向驅動電機的 N 溝道 MOSFET。該器件由單一電源供電，支持 4.5V 至 38V 的寬輸入電源電壓范圍。

該器件可通過 PH/EN 或 PWM 接口輕松連接至控制器電路。或者，可以使用獨立的半橋控制來驅動兩個電磁閥負載。

特性

? 符合面向汽車應用的 AEC-Q100 標準

– 器件溫度等級 1：–40°C 至 +125°C，TA

? N 溝道 H 橋電機驅動器

– 可驅動一個雙向有刷直流電機

– 兩個單向有刷直流電機

– 電磁閥或其他電阻和電感負載

? 4.5V 至 38V 工作電壓范圍

? 10A 峰值電流驅動能力

? 低 HS + LS RDS(ON)

– TJ= 25°C 且電壓為 13.5V 時為 150m?

– TJ= 150°C 且電壓為 13.5V 時為 250m?

? 集成電流檢測

? 成比例電流輸出 (IPROPI)

? 可配置控制接口

– PH/EN

– PWM (IN1/IN2)

– 獨立半橋控制

? 支持 1.8V、3.3V、5V 邏輯輸入

? SPI 或硬件接口選項

? 小型封裝和外形尺寸

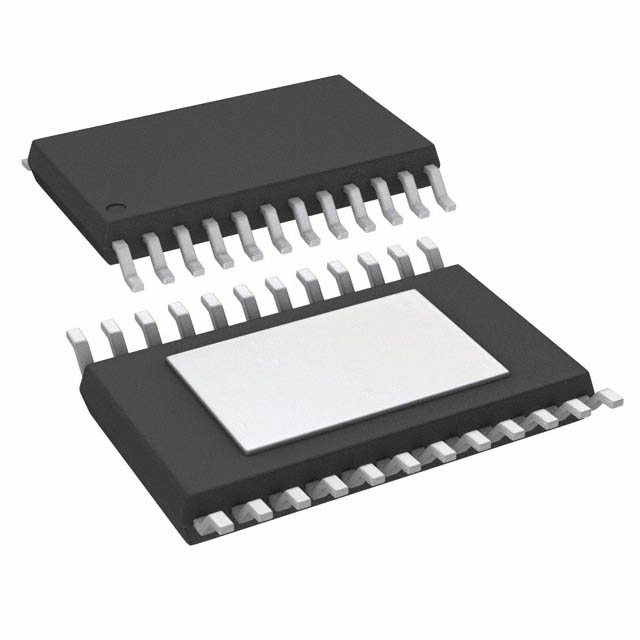

– 24 引腳 HTSSOP PowerPAD? IC 封裝

? 保護特性

– VM 欠壓鎖定 (UVLO)

– 電荷泵欠壓 (CPUV)

– 過流保護 (OCP)

– 輸出對電池短路和接地短路保護

– 開路負載檢測

– 熱關斷 (TSD)

– 故障狀況輸出 (nFAULT/SPI)

? 適用于低電磁干擾 (EMI) 的展頻時鐘

? 功能安全型

– 有助于進行功能安全系統設計的文檔

應用

? 電子節流控制

? 廢氣再循壞

? 側后視鏡傾斜

? 電子換擋器

? 氣流轉向閥控制
