MCT8316Z0TQRGFRQ1 為客戶驅動汽車中的 12-V 無刷直流電機提供了單芯片無代碼感應梯形解決方案。集成了三個 1/2-H 電橋，具有 40 V 絕對最大能力和 95 mOhms 的超低 RDS(ON)（高壓側和低壓側合計），從而實現了高功率驅動能力。電流檢測采用集成電流檢測功能，無需外部檢測電阻。可調降壓穩壓器和 LDO 的電源管理功能可為器件產生必要的電壓軌，并可為外部電路供電。

MCT8316Z0TQRGFRQ1 在一個固定功能狀態機中實現了感應梯形控制，因此無需外部微控制器來旋轉無刷直流電機。該器件集成了三個用于位置感應的模擬霍爾比較器，以實現感應梯形無刷直流電機控制?？刂品桨缚赏ㄟ^(guò)硬件引腳或寄存器設置進行高度配置，包括電機電流限制行為和故障響應。速度可通過 PWM 輸入進行控制。

器件規格

電機類型 - 步進： 多相

電機類型 - AC，DC： 無刷 DC（BLDC）

功能： 驅動器 - 全集成，控制和功率級

輸出配置： 半橋（3）

接口： 硬件

技術： NMOS

步進分辨率： -

應用： 汽車級

電流 - 輸出： 8A

電壓 - 供電： 4.5V ~ 35V

電壓 - 負載： 4.5V ~ 35V

工作溫度： -40°C ~ 125°C（TA）

安裝類型： 表面貼裝型

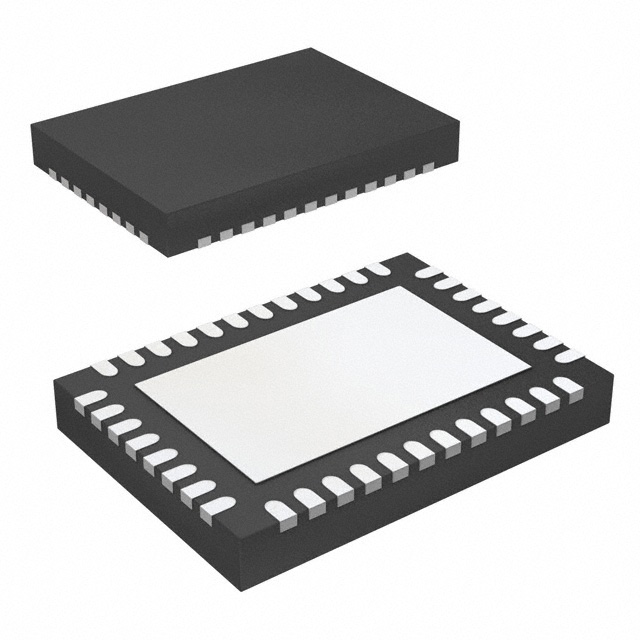

封裝/外殼： 40-VFQFN 裸露焊盤

供應商器件封裝： 40-VQFN（7x5）

應用

無刷直流（BLDC）電機模塊

汽車激光雷達

小型汽車風扇和泵

大燈水平調節
