MAX20077ATCD/VY是小尺寸、同步降壓型轉換器，集成高邊和低邊開關。器件在3.5V至36V輸入電壓下提供高達2.5A (MAX20077ATCC/VY+版本為2.0A)電流，空載時的靜態電流僅為3.5μA。

在FPWM模式下，器件在6V至18V工作輸入電壓范圍下提供精度為±2%的輸出電壓。轉換器具備20ns最小導通時間，能夠提供較大輸入至輸出轉換比。通過PGOOD信號，可監測電壓質量。器件可工作在99%占空比的低壓差模式，使其成為汽車和工業應用的理想選擇。在FPWM模式下，器件提供5V和3.3V兩種固定輸出電壓。此外，使用外部電阻分壓器，可將器件配置為1V至10V輸出電壓。頻率內部固定為2.1MHz，允許使用較小的外部元件，以及降低輸出紋波、保證無AM干擾。也提供400kHz選項，可提供最小開關損耗和最大效率。器件在輕載時自動進入跳脈沖模式，空載時具有超低的3.5μA靜態電流。器件提供引腳使能的擴頻調制，將調制頻率引起的EMI輻射發射降至最低。

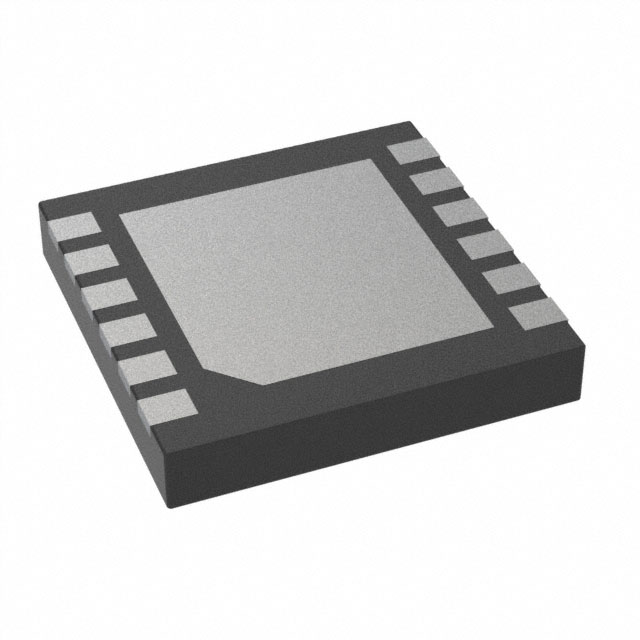

MAX20077ATCD/VY采用小尺寸(3mm x 3mm)、12引腳、側面可潤濕TDFN封裝，帶有裸焊盤，需要極少外部元件。

規格

功能： 降壓

輸出配置： 正

拓?fù)洌?降壓

輸出類型： 可調式

輸出數： 1

電壓 - 輸入（最小值）： 3.5V

電壓 - 輸入（最大值）： 40V

電壓 - 輸出（最小值/固定）：1V

電壓 - 輸出（最大值）： 10V

電流 - 輸出： 2.5A

頻率 - 開關： 400kHz，2.1MHz

同步整流器： 是

工作溫度： -40°C ~ 125°C

安裝類型 ：表面貼裝，可潤濕側翼

封裝/外殼： 12-WFDFN 裸露焊盤

供應商器件封裝： 12-TDFN-EP（3x3）

基本產品編號： MAX20077

應用

汽車

高電壓DC-DC轉換器

工業
